РАЗДЕЛ КАТАЛОГА TOKOT · 12 НОМЕНКЛАТУРНЫХ ПОЗИЦИЙ · CHAIN END FITTINGS, ELEPHANT FEET, C-HOOKS & SHACKLES

Концевые фитинги, крюки («слоновья нога», C-крюки) и скобы

Кованые концевые элементы для сборки и ремонта цепных найтовов и талрепов: вилочные и проушинные лапы «слоновья нога» (Elephant Foot), цепные крюки C-типа с защитой от соскакивания, крюки с проушиной, соединительные пальцы и прямые такелажные скобы (шаклы).

Исполнение: Кованая и литая судостроительная легированная сталь повышенной прочности Нормативы: ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register ↓ Перейти к сводной таблице характеристик раздела

Карточки изделий раздела «Концевые фитинги и крюки (End fittings)» (12 SKU)

Нажмите на карточку или артикул для перехода к полному паспорту изделия и списку совместимых фитингов

Сводная инженерная таблица раздела «Концевые фитинги и крюки (End fittings)»

Все артикулы, альтернативные кросс-номера (Alternative references), нагрузки MBL и масса в одной таблице
Артикул SKU Наименование (RU / EN) Альтернативные кросс-номера (Alternative references) Растяжение (MBL) Сдвиг / Сжатие / Специфика Масса
HO-1220 Кованый крюк с проушиной (Eye Hook) 13 мм MBL 20 т
EYE HOOK 13 MM MBL 20 TON
 H-12E, 1-10-20-01, C3.1(13), EH-13 200 кН (20 т) Калибр 13 мм, MBL: 200 кН (20 т) 1,55 кг
HO-1310 Цепной крюк C-типа (C-Hook) с вилочным креплением 9 мм MBL 10 т
C-HOOK 9 MM MBL 10 TON
 C3.3(9), H-9C, 1-10-20-09 100 кН (10 т) Калибр 9 мм, MBL: 100 кН (10 т) 0,69 кг

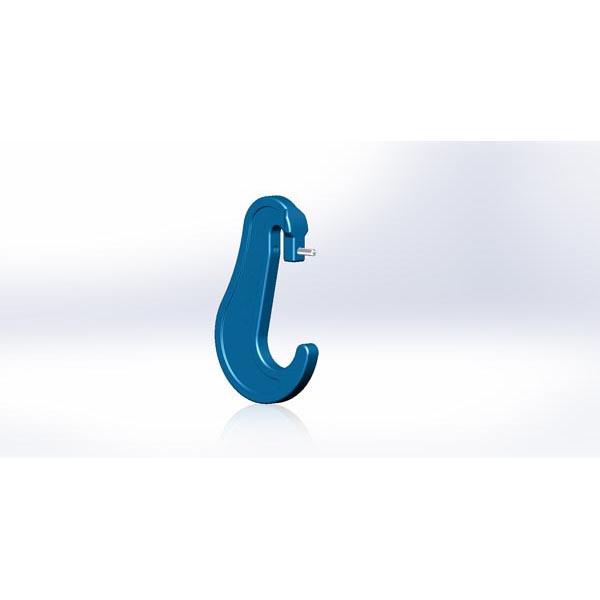

HO-1315 Цепной крюк C-типа (C-Hook) с вилочным креплением 11 мм MBL 15 т
C-HOOK 11 MM MBL 15 TON
 H-11, 1-10-20-11, C3.3(11), H-11C 150 кН (15 т) Калибр 11 мм, MBL: 150 кН (15 т) 1,05 кг
HO-1321 Цепной крюк C-типа (C-Hook) с вилочным креплением 13 мм MBL 20 т
C-HOOK 13 MM MBL 20 TON
 H-12, 1-10-20-04, C3.3(13), H-13C 200 кН (20 т) Калибр 13 мм, MBL: 200 кН (20 т) 1,43 кг
HO-1421 Вилочный концевой фитинг «слоновья нога» (Clevis Elephant Foot) 13 мм MBL 20 т
CLEVIS ELEPHANT FOOT MBL 20 TON
 EF-13C, 1-10-22-13, C3.5(13), EF-1421 200 кН (20 т) Под цепь 11–13 мм и гнездо «клеверный лист», MBL: 200 кН 1,62 кг

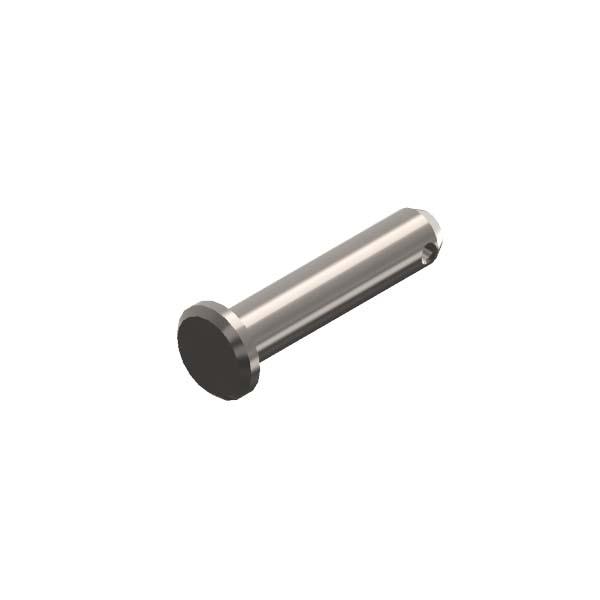

HO-1421-PIN Несущий палец (ось) для вилочного фитинга HO-1421 («слоновья нога»)
AXLE PIN FOR HO-1421
 EF-1421-P, 1-10-22-PIN 200 кН (в составе HO-1421) Штатная ось вилки HO-1421 0,12 кг

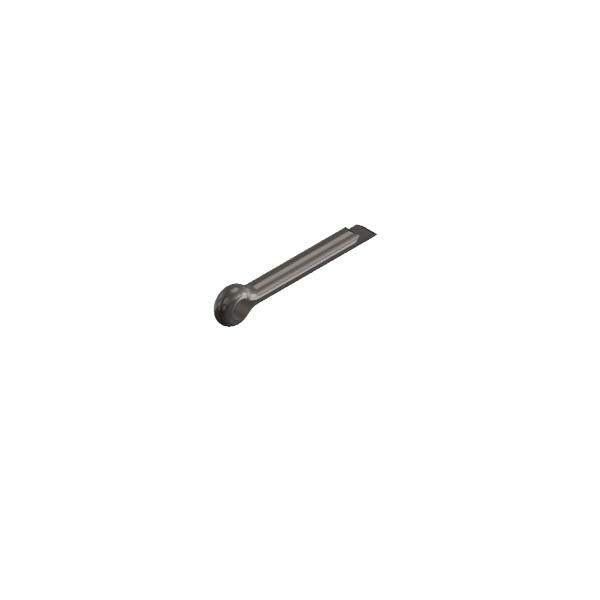

HO-1421-COT Фиксирующий шплинт (втулка) для пальца фитинга HO-1421
COTTER PIN FOR HO-1421
 EF-1421-C, 1-10-22-COT — (стопорный элемент) Штатный пружинный шплинт для HO-1421-PIN 0,02 кг

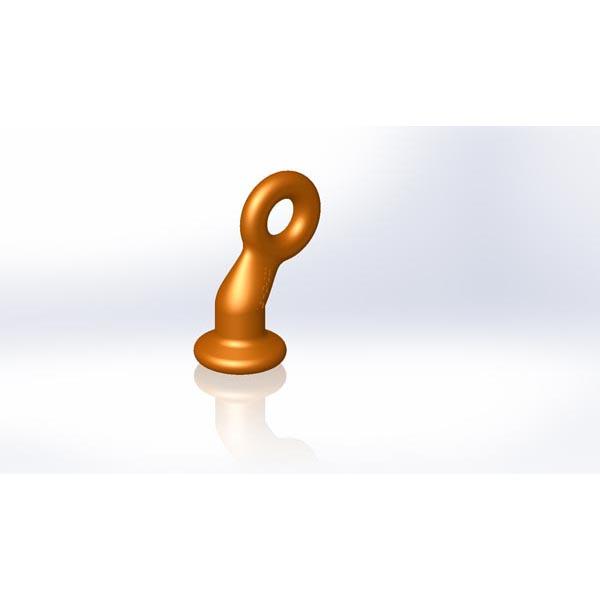

HO-220 Концевой фитинг «слоновья нога» с проушиной (Eye Elephant Foot) MBL 20 т
EYE ELEPHANT FOOT MBL 20 TON
 EF-20E, 1-10-23-20, C3.6(20) 200 кН (20 т) Под гнездо «клеверный лист», MBL: 200 кН (20 т) 1,50 кг

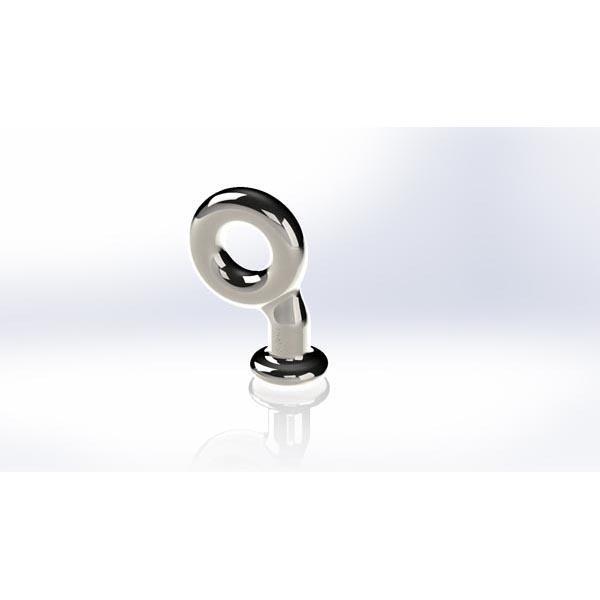

HO-50 Усиленный фитинг «слоновья нога» с проушиной для судового талрепа (MBL 20–50 т)
EYE ELEPHANT FOOT FOR TURNBUCKLE MBL 50 TON
 EF-50E, 1-10-23-50, C3.6(50) 200–500 кН (20–50 т) Для установки талрепов в палубные гнезда Ро-Ро 2,35 кг
HO-1905 Прямая такелажная скоба (D-Shackle) с винтовым пальцем MBL 5 т
D-SHACKLE WITH SCREW PIN MBL 5 TON
 DS-5T, 1-10-25-05, C3.8-5 50 кН (5 т) MBL: 50 кН (5 т) 0,35 кг
HO-1915 Прямая такелажная скоба (D-Shackle) с винтовым пальцем MBL 15 т
D-SHACKLE WITH SCREW PIN MBL 15 TON
 DS-15T, 1-10-25-15, C3.8-15 150 кН (15 т) MBL: 150 кН (15 т) 0,95 кг

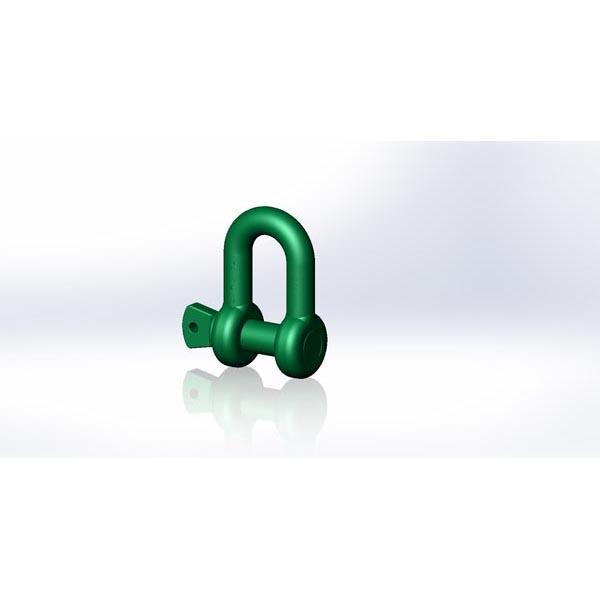

HO-1920 Прямая такелажная скоба (D-Shackle) с винтовым пальцем MBL 20 т
D-SHACKLE WITH SCREW PIN MBL 20 TON
 DS-20T, 1-10-25-20, C3.8-20 200 кН (20 т) MBL: 200 кН (20 т) 1,45 кг
