| Артикул по каталогу TOKOT (SKU) | HO-1915 |
|---|---|

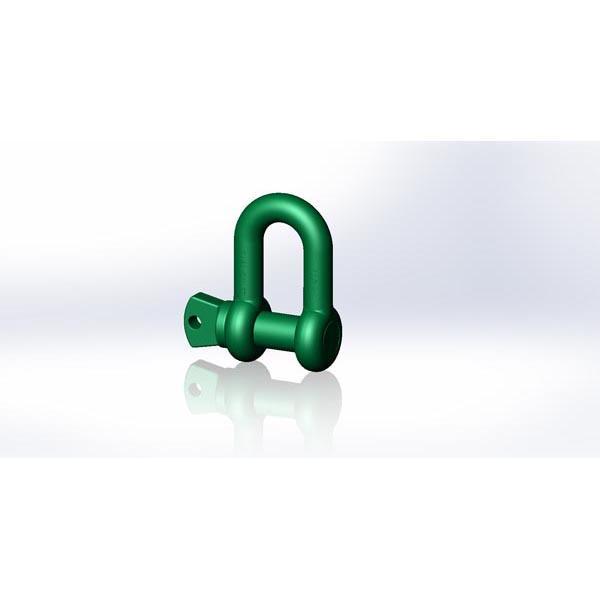

| Российское инженерное наименование | Прямая такелажная скоба (D-Shackle) с винтовым пальцем MBL 15 т |
| Международное наименование (English) | D-SHACKLE WITH SCREW PIN MBL 15 TON |
| Раздел каталога | Концевые фитинги, крюки («слоновья нога», C-крюки) и скобы (Chain End Fittings, Elephant Feet, C-Hooks & Shackles) |
| Альтернативные кросс-номера (Alternative references) | DS-15T, 1-10-25-15, C3.8-15 |
| Разрывная нагрузка на растяжение (MBL Tension) | 150 кН (15 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL: 150 кН (15 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 75 кН (7,5 т) |
| Испытательная пробная нагрузка (Proof Load) | — |
| Масса единицы изделия (Weight) | 0,95 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | CL-11 Судовая крепежная цепь калибра 11 мм (Grade 8LA1.11.3M Цепной найтов 11 мм в сборе «крюк-крюк» L=3 мLP-13 D-кольцо с приварной скобой в сборе MBL 20 тLP-11 D-кольцо с приварной скобой в сборе MBL 36 т |
Инженерное назначение и условия эксплуатации изделия HO-1915
Изделие HO-1915 (Прямая такелажная скоба (D-Shackle) с винтовым пальцем MBL 15 т / D-SHACKLE WITH SCREW PIN MBL 15 TON) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Концевые фитинги, крюки («слоновья нога», C-крюки) и скобы». Кованые концевые элементы для сборки и ремонта цепных найтовов и талрепов: вилочные и проушинные лапы «слоновья нога» (Elephant Foot), цепные крюки C-типа с защитой от соскакивания, крюки с проушиной, соединительные пальцы и прямые такелажные скобы (шаклы).
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (150 кН (15 т); MBL: 150 кН (15 т)) позиция HO-1915 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: DS-15T, 1-10-25-15, C3.8-15. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
