РАЗДЕЛ КАТАЛОГА TOKOT · 31 НОМЕНКЛАТУРНЫХ ПОЗИЦИЙ · D-RINGS, FLUSH DECK RINGS & LASHING PLATES

Приварные рымы, D-кольца и крепежные обухи

Судовые приварные D-образные кольца со скобой (обоймой) MBL от 4 до 67 т, утопленные палубные рымы в чаше, съемные поворотные D-кольца под гнезда ISO и приварные рым-пластины (обухи) для крепления контейнерных штанг, талрепов и цепных найтовов.

Исполнение: Кованая и литая судостроительная легированная сталь повышенной прочности Нормативы: ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register ↓ Перейти к сводной таблице характеристик раздела

Карточки изделий раздела «D-кольца и рымы (D-Rings)» (31 SKU)

Нажмите на карточку или артикул для перехода к полному паспорту изделия и списку совместимых фитингов

Сводная инженерная таблица раздела «D-кольца и рымы (D-Rings)»

Все артикулы, альтернативные кросс-номера (Alternative references), нагрузки MBL и масса в одной таблице
Артикул SKU Наименование (RU / EN) Альтернативные кросс-номера (Alternative references) Растяжение (MBL) Сдвиг / Сжатие / Специфика Масса

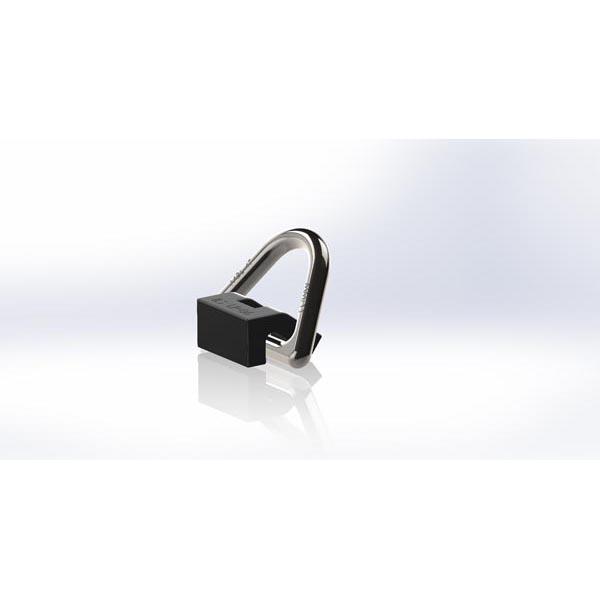

LP-06 D-кольцо с приварной скобой MBL 4 т (для крепления авто)
D-RING + STRAP MBL 4 TON
 FA-57-1, A14.11, DR4, LE-1/4, 1-00-04 40 кН (4 т) MBL: 40 кН (4 т) 0,58 кг

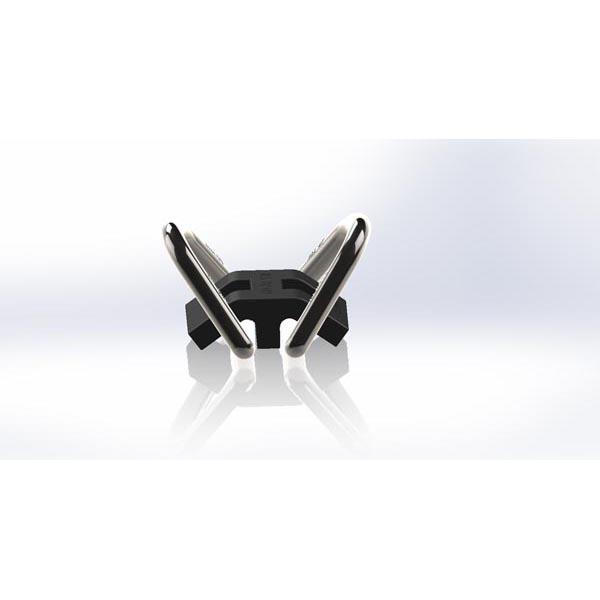

LP-09 Двойное D-кольцо с приварной скобой MBL 4 т
DOUBLE D-RING + STRAP MBL 4 TON
 FA-57-2, A14.12, DR4-2, LE-2/4, 1-00-04-D 2x40 кН (2x4 т) MBL: 40 кН (4 т) на кольцо 0,96 кг

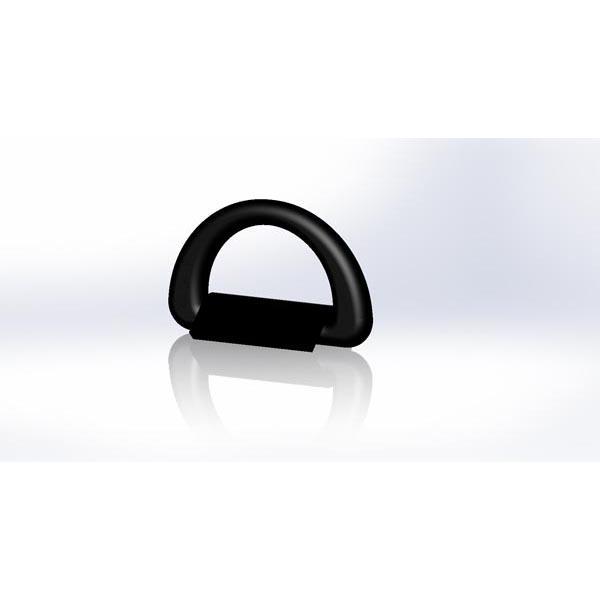

LP-11 D-кольцо с приварной скобой в сборе MBL 36 т
D-RING + STRAP MBL 36 TON
 FA-01-1, LE-1/36, LE 23.1, E-2, F654 of F186A-5 met F186-1 (41T), 1-00-00-N, A14.2-1, A12.1, DR36, A1-1/36, DR-2, AL-C1, DR-1/36 360 кН (36 т) MBL: 360 кН (36 т) 2,60 кг

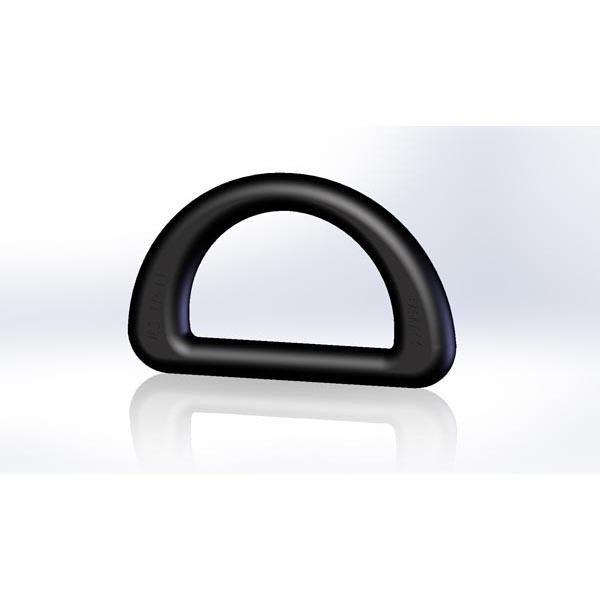

LP-11-R Кольцо D-образное отдельно (без скобы) MBL 36 т
D-RING MBL 36 TON
 LE-1X/36, DR-1/36/01, FA-01-1R, 1-00-00-R, A14.2-1R 360 кН (36 т) MBL: 360 кН (36 т) 1,80 кг

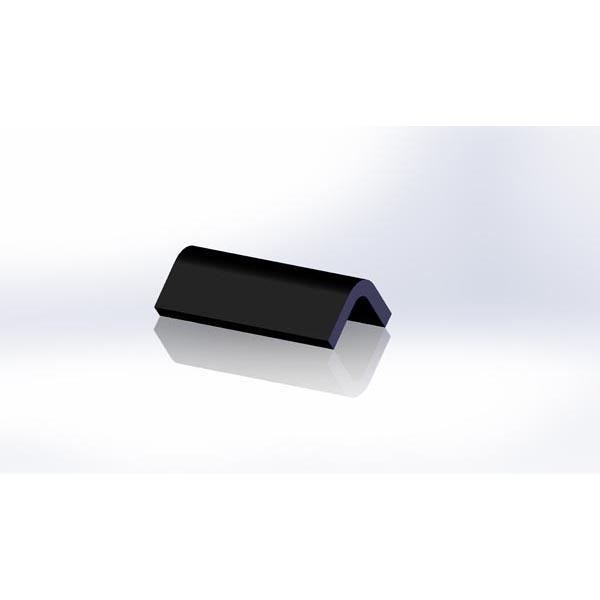

LP-11-S Приварная скоба (хомут) для D-кольца MBL 36 т
STRAP MBL 36 TON
 LE-1Y/36, DR-1/36/02, FA-01-1S, 1-00-00-S, A14.2-1S 360 кН (36 т) MBL: 360 кН (36 т) 0,80 кг
LP-12 D-кольцо с приварной скобой в сборе MBL 36 т (тип 2)
D-RING + STRAP MBL 36 TON (TYPE 2)
 FA-02-1, LE-1B/36, LE 23.1B, DR36-B, 1-00-01-N 360 кН (36 т) MBL: 360 кН (36 т) 2,60 кг

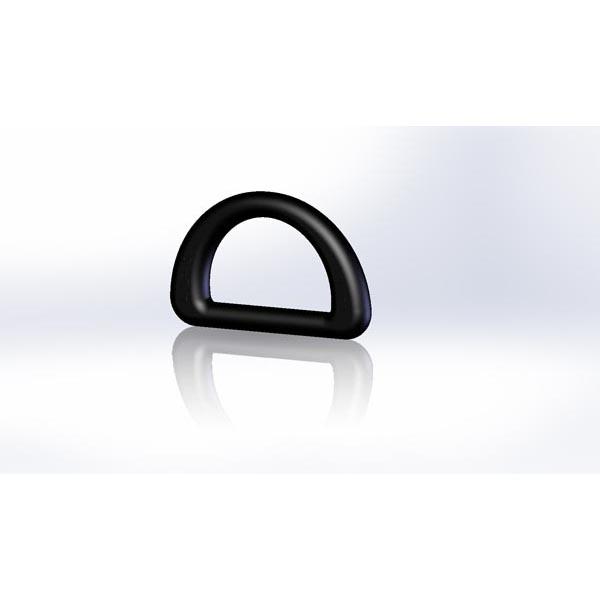

LP-12-R Кольцо D-образное отдельно MBL 36 т (тип 2)
D-RING MBL 36 TON (TYPE 2)
 FA-02-1R, LE-1BX/36, DR36-BR 360 кН (36 т) MBL: 360 кН (36 т) 1,80 кг

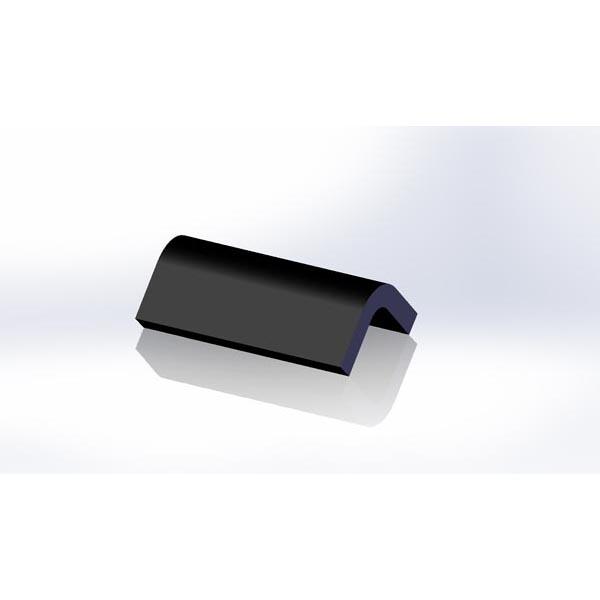

LP-12-S Приварная скоба для D-кольца MBL 36 т (тип 2)
STRAP MBL 36 TON (TYPE 2)
 FA-02-1S, LE-1BY/36, DR36-BS 360 кН (36 т) MBL: 360 кН (36 т) 0,80 кг

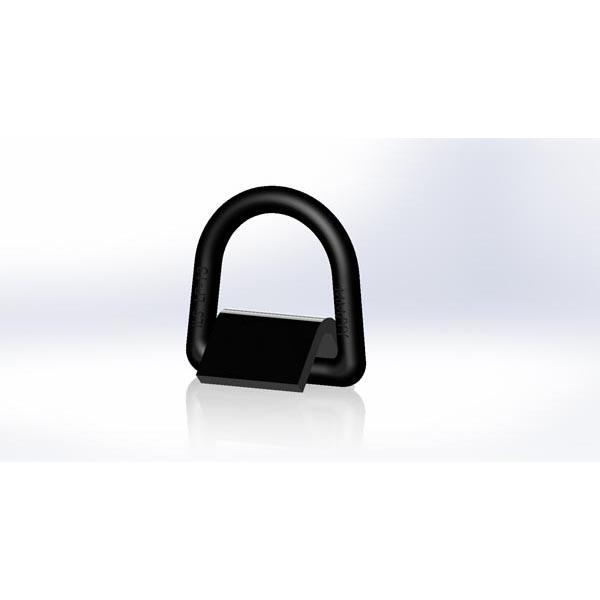

LP-13 D-кольцо с приварной скобой в сборе MBL 20 т
D-RING + STRAP MBL 20 TON
 FA-50-1, LE-1/20, ZA-5, 1-00-20, A14.1-20, A13.1, DR20, DR-3, DR-1/20 200 кН (20 т) MBL: 200 кН (20 т) 1,40 кг

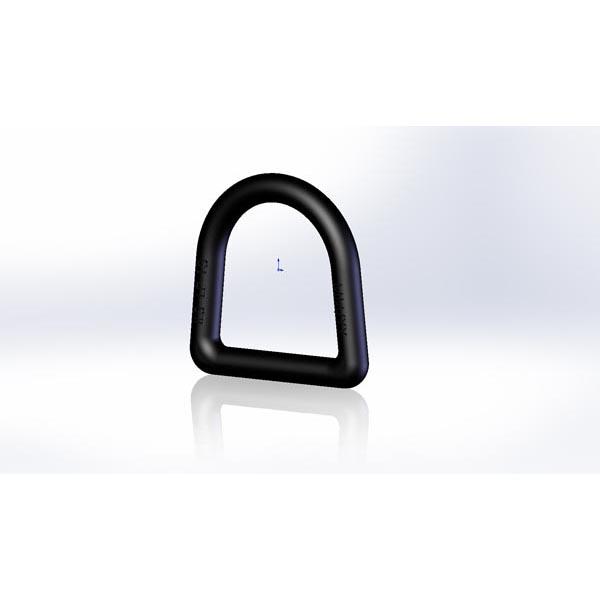

LP-13-R Кольцо D-образное отдельно (без скобы) MBL 20 т
D-RING MBL 20 TON
 LE-1X/20, DR-1/20/01, FA-50-1R, 1-00-20-R, A14.1-20R 200 кН (20 т) MBL: 200 кН (20 т) 0,95 кг

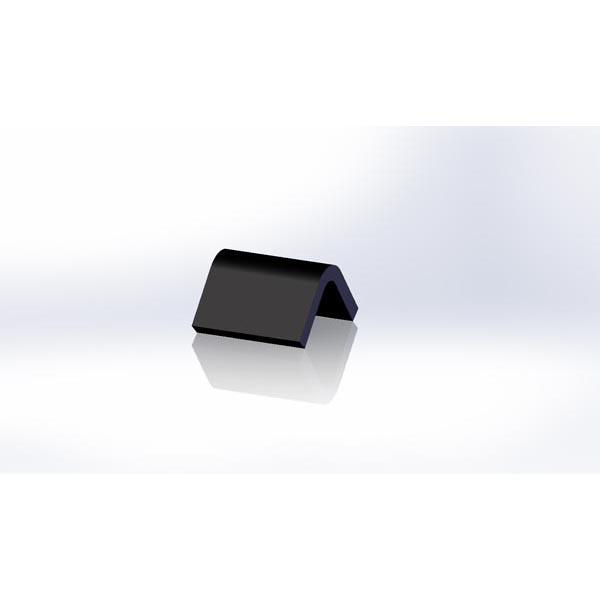

LP-13-S Приварная скоба (хомут) для D-кольца MBL 20 т
STRAP MBL 20 TON
 LE-1Y/20, DR-1/20/02, FA-50-1S, 1-00-20-S, A14.1-20S 200 кН (20 т) MBL: 200 кН (20 т) 0,45 кг

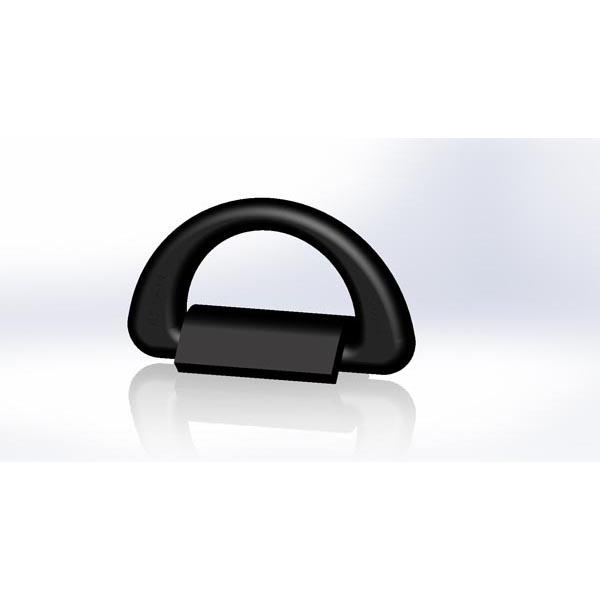

LP-14 D-кольцо с приварной скобой в сборе MBL 50 т
D-RING + STRAP MBL 50 TON
 FA-01-1(50), LE-1/50, LE 23.2, D3A-25, DR-50, ZA-3 + E-8, F643 met F643-1 of F643-1 met F327-2, 1-00-10-N, A14.6-1, A12.1, DR50, A2-1, DR-1, AL-A1, DR-2 500 кН (50 т) MBL: 500 кН (50 т) 4,25 кг
LP-14-R Кольцо D-образное отдельно (без скобы) MBL 50 т
D-RING MBL 50 TON
 LE-1X/50, DR-50/01, FA-01-1(50)R, 1-00-10-R, A14.6-1R 500 кН (50 т) MBL: 500 кН (50 т) 3,10 кг

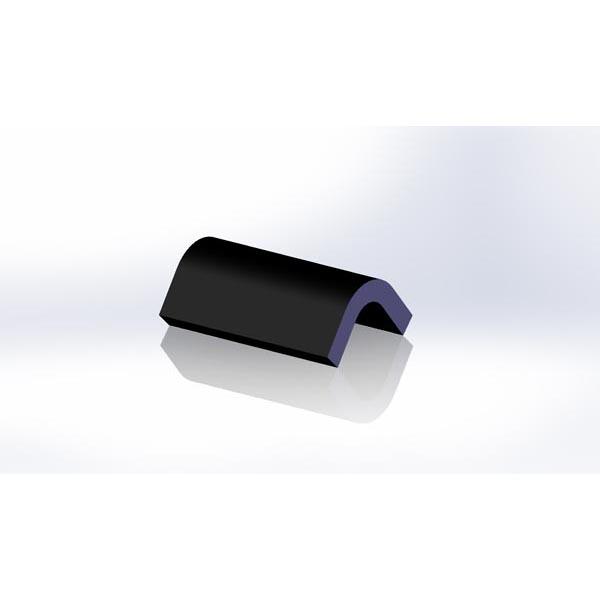

LP-14-S Приварная скоба (хомут) для D-кольца MBL 50 т
STRAP MBL 50 TON
 LE-1Y/50, DR-50/02, FA-01-1(50)S, 1-00-10-S, A14.6-1S 500 кН (50 т) MBL: 500 кН (50 т) 1,15 кг

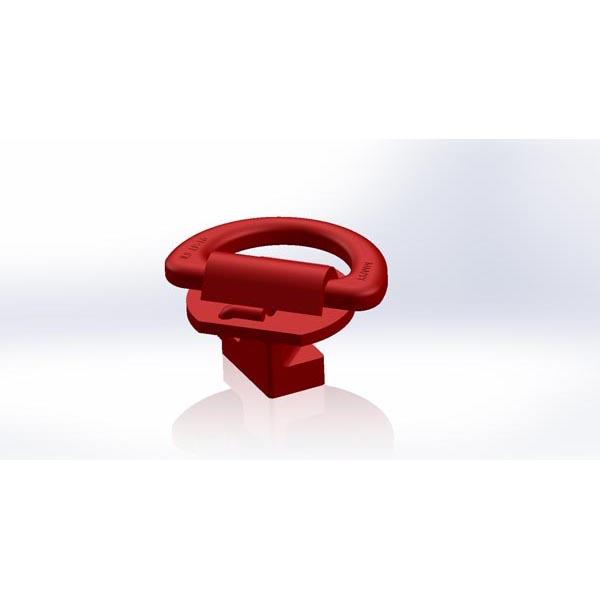

LP-16 Съемное поворотное D-кольцо (Turnfoot D-Ring) MBL 40 т под гнездо ISO
TURNFOOT D-RING MBL 40 TON
 FA-23-1, LE-3, LE 23.7, VZA-2, 1-00-00-TF, A16.1-1, B43, DR36-TF, A1-5, DR-1D, AL-L1, DR-5 400 кН (40 т) MBL: 400 кН (40 т) 6,09 кг

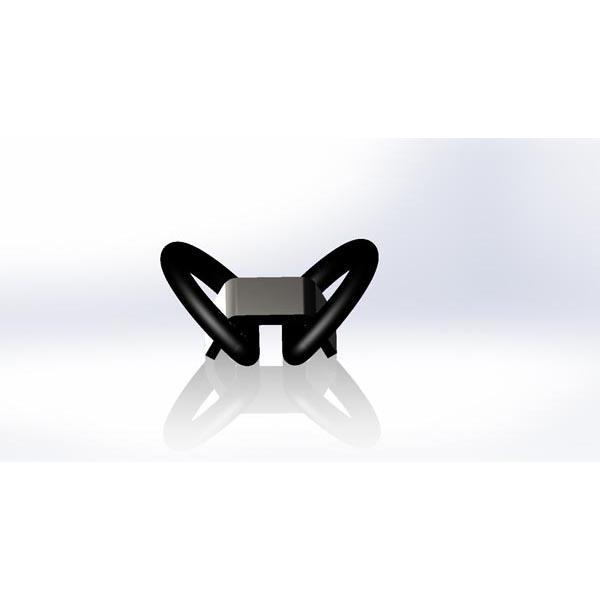

LP-17 Двойное D-кольцо с приварной скобой MBL 36 т
DOUBLE D-RING + STRAP MBL 36 TON
 FA-01-2(36), LE-2/36, LE 23.12, E-5, 1-00-00-D, A14.3, A12.2 2x360 кН (2x36 т) MBL: 360 кН (36 т) на кольцо 5,00 кг

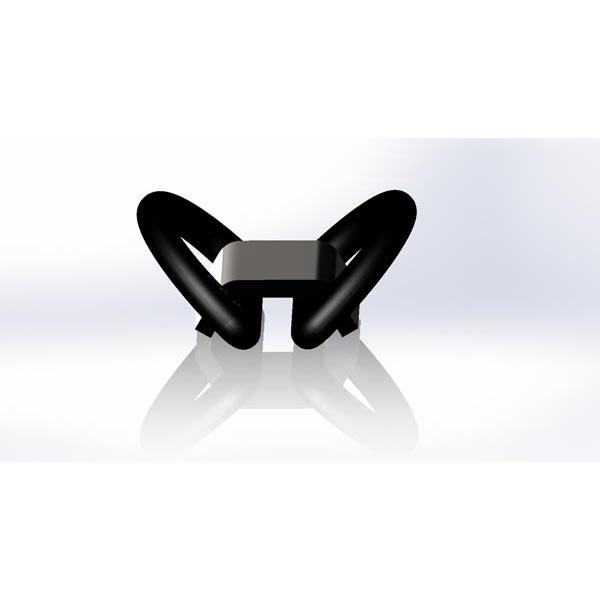

LP-18 Двойное D-кольцо с приварной скобой MBL 50 т
DOUBLE D-RING + STRAP MBL 50 TON
 FA-01-2(50), LE-2/50, LE 23.13, 1-00-10-D, A14.7, A12.3, DR50-2 2x500 кН (2x50 т) MBL: 500 кН (50 т) на кольцо 7,35 кг

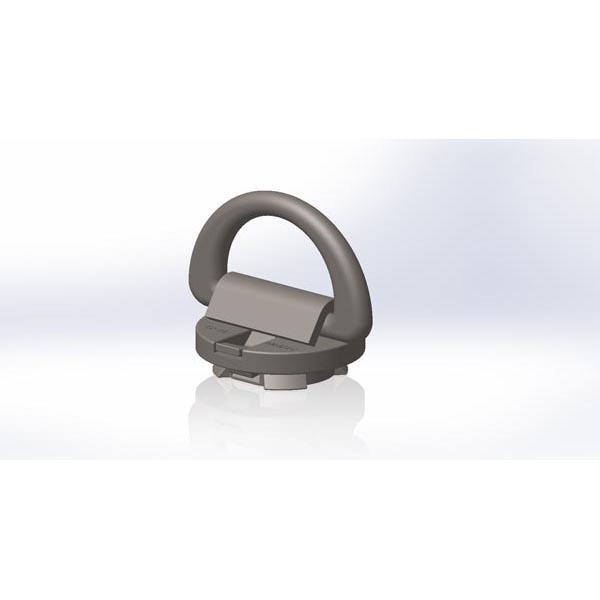

LP-21 Съемное D-кольцо байонетного типа (Breech Base D-Ring) MBL 40 т
BREECH BASE D-RING MBL 40 TON
 FA-21-1, LE-5, LE 23.8, VZA-1, F449-4, 1-00-00-BB, A16.3, B42, DR36-BB, AL-K1 360 кН (36–40 т) MBL: 360 кН (36 т) 5,20 кг
LP-27-1 Одинарная приварная крепежная пластина (рым-пластина) MBL 50 т
LASHING PLATE
 FA-11-1, LP-1, LP 15.1, D4A, LA-1, F598-1, 1-00-30, A11.1, B15, A3-1, LP-50-1 500 кН (50 т) MBL: 500 кН (50 т) 1,55 кг

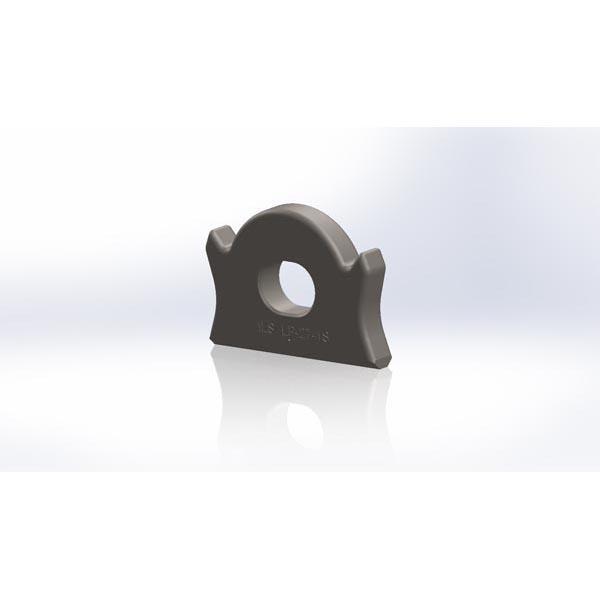

LP-27-1S Приварная крепежная пластина с упором (стоппером) MBL 50 т
LASHING PLATE WITH STOPPER
 FA-11-1S, LP-1S, LP 15.1S, LA-1S, 1-00-30-S, A11.1-S, B15S 500 кН (50 т) MBL: 500 кН (50 т) 1,75 кг

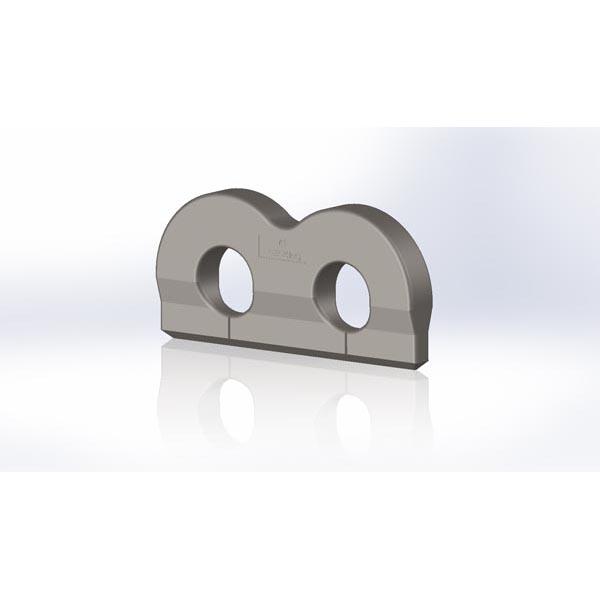

LP-27-2(100) Двойная приварная крепежная пластина (межцентровое 100 мм) MBL 50 т
LASHING PLATE CC=100MM
 FA-11-2(100), LP-2(100), LP 15.2(100), LA-2/100, 1-00-31-100, A11.2-100, B16(100) 500 кН (50 т) MBL: 500 кН (50 т) 2,85 кг

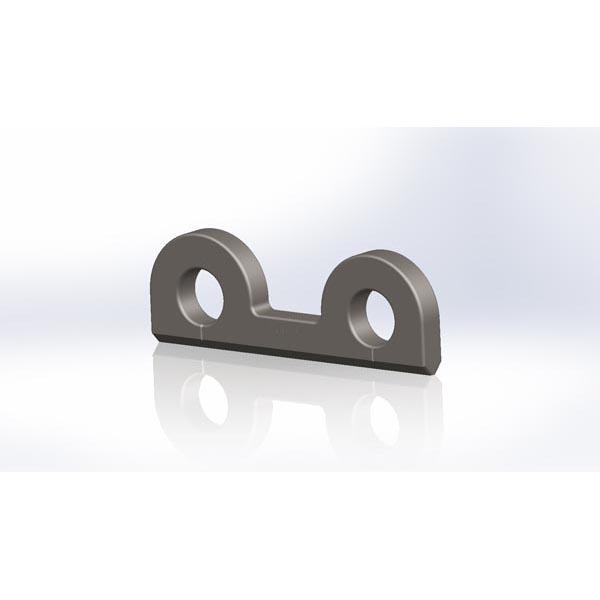

LP-27-2(200) Двойная приварная крепежная пластина (межцентровое 200 мм) MBL 50 т
LASHING PLATE CC=200MM
 FA-11-2(200), LP-2(200), LP 15.2(200), LA-2/200, 1-00-31-200, A11.2-200, B16(200) 500 кН (50 т) MBL: 500 кН (50 т) 3,60 кг
LP-27-4 Четырехотверстная приварная крепежная пластина MBL 50 т
LASHING PLATE 4-HOLE
 FA-11-4, LP-4, LP 15.4, LA-4, 1-00-32, A11.3, B17 500 кН (50 т) MBL: 500 кН (50 т) 7,40 кг
LP-27-5 Многосекционная приварная крепежная плита (гребенка) MBL 50 т
LASHING PLATE HEAVY
 FA-11-5, LP-5, LP 15.5, LA-5, 1-00-33, A11.4-LP 500 кН (50 т) MBL: 500 кН (50 т) 18,50 кг
LP-67 Тяжелое D-кольцо с приварной скобой в сборе MBL 67 т
D-RING + STRAP MBL 67 TON
 F198 met F198-1-1 of F198-1 met F198A-4, FA-01-1(67), LE-1/67, DR67 670 кН (67 т) MBL: 670 кН (67 т) 4,64 кг
LP-67-R Кольцо D-образное тяжелое отдельно (без скобы) MBL 67 т
D-RING MBL 67 TON
 F198-1, LE-1X/67, DR67-R 670 кН (67 т) MBL: 670 кН (67 т) 3,40 кг
LP-67-S Приварная скоба (хомут) для тяжелого D-кольца MBL 67 т
STRAP MBL 67 TON
 F198A-4, LE-1Y/67, DR67-S 670 кН (67 т) MBL: 670 кН (67 т) 1,24 кг
LP-84(36T) Утопленное палубное D-кольцо в чаше MBL 36 т
FLUSH D-RING MBL 36 TON
 FA-05-1(36), LE-6/36, LE 23.5, FDR-36, 1-00-15-36, A15.1-36 360 кН (36 т) MBL: 360 кН (36 т) 8,50 кг
LP-84(50T) Утопленное палубное D-кольцо в чаше MBL 50 т
FLUSH D-RING MBL 50 TON
 FA-05-1(50), LE-6/50, LE 23.6, FDR-50, 1-00-15-50, A15.1-50 500 кН (50 т) MBL: 500 кН (50 т) 10,20 кг

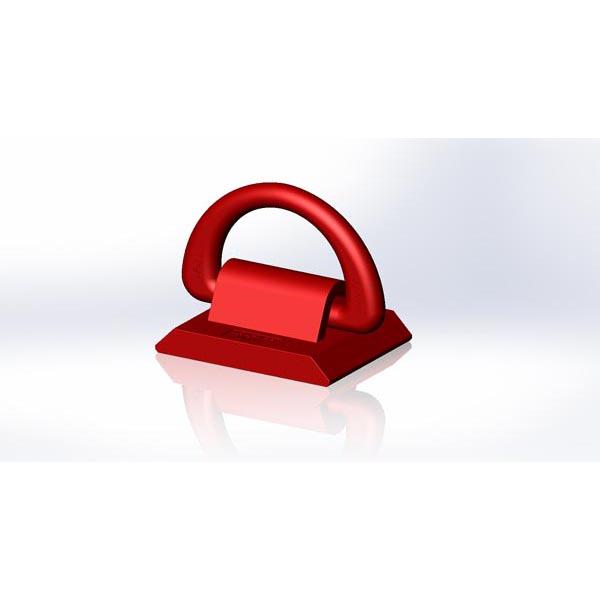

LP-91-45 Съемное D-кольцо с основанием «ласточкин хвост» 45° MBL 36 т
U-FRAME D-RING 45° MBL 36 TON
 FA-30-1, LE-4, 1-00-00-SL-45, A16.8-45, B44, DR36-UF45 360 кН (36 т) MBL: 360 кН (36 т) 7,20 кг

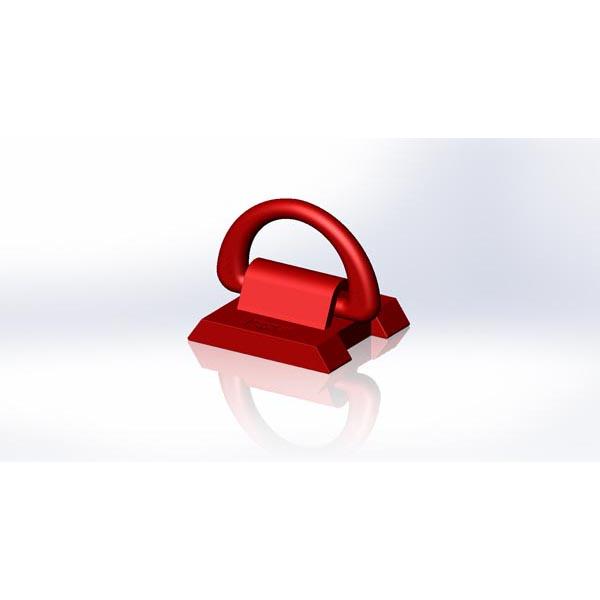

LP-91-55 Съемное D-кольцо с основанием «ласточкин хвост» 55° MBL 36 т
U-FRAME D-RING 55° MBL 36 TON
 FA-30-2, LE-4/55, 1-00-00-SL-55, A16.8-55, B44-55, DR36-UF55 360 кН (36 т) MBL: 360 кН (36 т) 7,30 кг
