РАЗДЕЛ КАТАЛОГА TOKOT · 34 НОМЕНКЛАТУРНЫХ ПОЗИЦИЙ · DECK SOCKETS (FLUSH, RAISED, DOVETAIL & BREECH BASE)

Палубные гнезда и башмаки контейнерные

Несъемные приварные и вварные (потайные водонепроницаемые) палубные гнезда ISO, башмаки типа «ласточкин хвост» (Dovetail 45° и 55°) и байонетные гнезда (Breech Base) для установки на крышках люковых закрытий, палубе и в трюмах судов-контейнеровозов.

Исполнение: Кованая и литая судостроительная легированная сталь повышенной прочности Нормативы: ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register ↓ Перейти к сводной таблице характеристик раздела

Карточки изделий раздела «Палубные гнезда (Sockets)» (34 SKU)

Нажмите на карточку или артикул для перехода к полному паспорту изделия и списку совместимых фитингов
Двойное палубное гнездо «ласточкин хвост» 55° (CC=203 мм)
U-FRAME DECKSOCKET 55° // CC=203MM
Растяжение (MBL): 500 кН (50 т)
Параметры: Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)
SWL / Proof: 250 кН
Кросс-номера: FE-28-2(25), FR-35B-203, DP 12.71, D5B-203-55, DF-2L/203/55, APT-2A-S of L, 1-01-21-55-203, A6.3-G-55-3-203, FD-4(203), AC-3B-1, DF-2B(203), AE-B2/203, DF-55-2(203)

Сводная инженерная таблица раздела «Палубные гнезда (Sockets)»

Все артикулы, альтернативные кросс-номера (Alternative references), нагрузки MBL и масса в одной таблице
Артикул SKU Наименование (RU / EN) Альтернативные кросс-номера (Alternative references) Растяжение (MBL) Сдвиг / Сжатие / Специфика Масса
DF-31-45 Палубное гнездо типа «ласточкин хвост» 45°
U-FRAME DECKSOCKET 45°
 FE-27-1, FR-34A, DP 12.60, D5A-FF-45, DF-1L/45, APT-1-45, 1-01-20-45, A6.1-G-45-3, FD-1, DF-1A, AE-A1, DF-45-1 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 3,68 кг

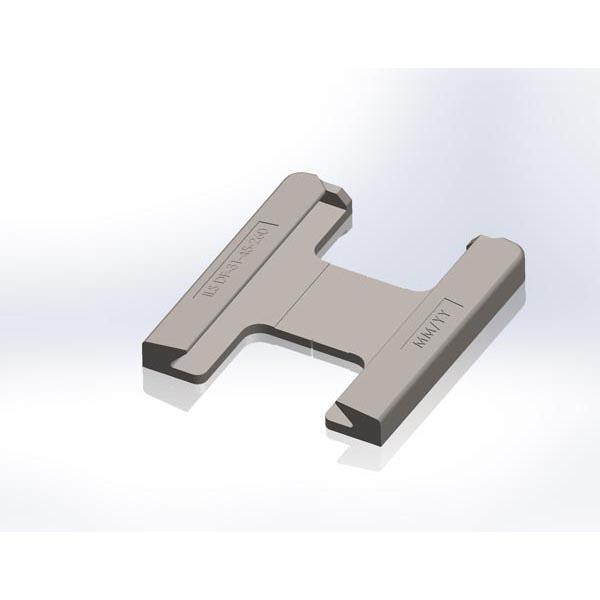

DF-31-45-260 Удлиненное палубное гнездо «ласточкин хвост» 45° (L=260 мм)
U-FRAME DECKSOCKET 45° ELONGATED
 FE-27-1L, FR-34A-260, DP 12.60L, DF-1L/45/260, 1-01-20-45-260, A6.1-G-45-260 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 5,40 кг

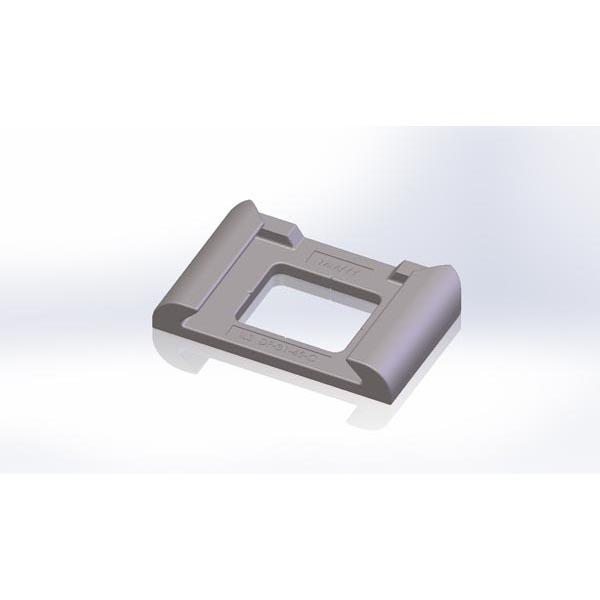

DF-31-45-C Палубное гнездо «ласточкин хвост» 45° с фаской
U-FRAME DECKSOCKET 45° CHAMFERED
 FE-27-1C, FR-34A-C, DP 12.60C, DF-1L/45C, 1-01-20-45C 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 3,65 кг
DF-31-55 Палубное гнездо типа «ласточкин хвост» 55°
U-FRAME DECKSOCKET 55°
 FE-28-1, FR-34B, DP 12.61, D5A-FF-55, DF-1L/55, APT-1-S of L, F597-1, 1-01-20-55, A6.1-G-55-3, FD-3, AA-3B + AA-3C, DF-2A, AE-B1, DF-55-1 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 3,73 кг
DF-31-55-260 Удлиненное палубное гнездо «ласточкин хвост» 55° (L=260 мм)
U-FRAME DECKSOCKET 55° ELONGATED
 FE-28-1L, FR-34B-260, DP 12.61L, DF-1L/55/260, 1-01-20-55-260, A6.1-G-55-260 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 5,50 кг

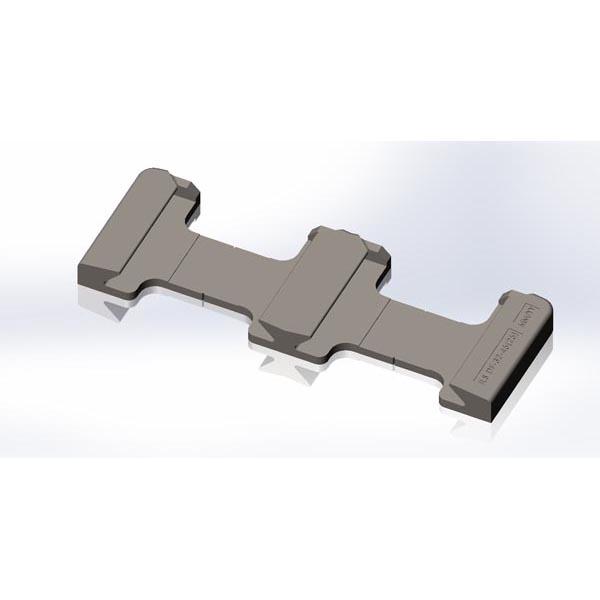

DF-32-45(25) Двойное палубное гнездо «ласточкин хвост» 45° (CC=203 мм)
U-FRAME DECKSOCKET 45° // CC=203MM
 FE-27-2(25), FR-35A-203, DP 12.70, D5B-203-45, DF-2L/203/45, 1-01-21-45-203, A6.3-G-45-3-203, FD-2(203), DF-1B(203), AE-A2/203, DF-45-2(203) 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 7,35 кг

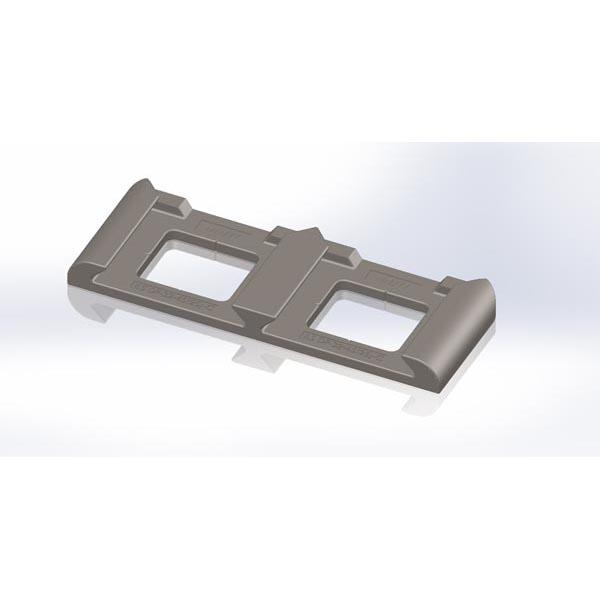

DF-32-45(25)-C Двойное палубное гнездо «ласточкин хвост» 45° с фаской (CC=203 мм)
U-FRAME DECKSOCKET 45° // CC=203MM CHAMFERED
 FE-27-2(25)C, FR-35A-203C, DP 12.70C, DF-2L/203/45C 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 7,30 кг

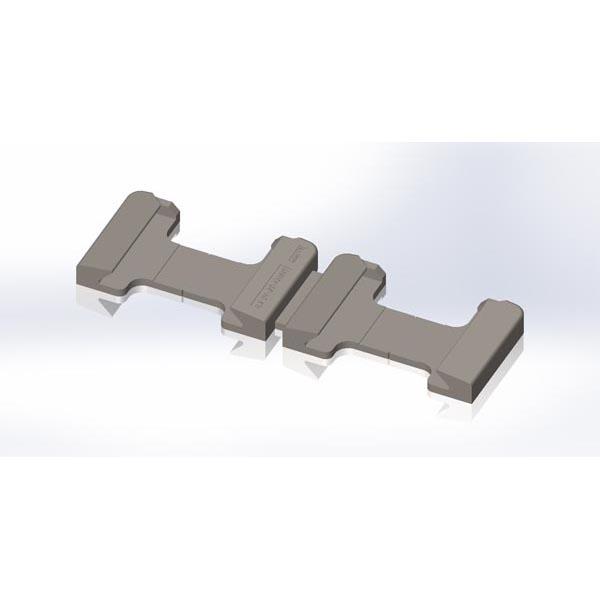

DF-32-45(80) Двойное палубное гнездо «ласточкин хвост» 45° (CC=258 мм)
U-FRAME DECKSOCKET 45° // CC=258MM
 FE-27-2(80), FR-35A-258, DP 12.70(80), D5B-258-45, DF-2L/258/45, 1-01-21-45-258, A6.3-G-45-3-258, FD-2(258) 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 7,80 кг

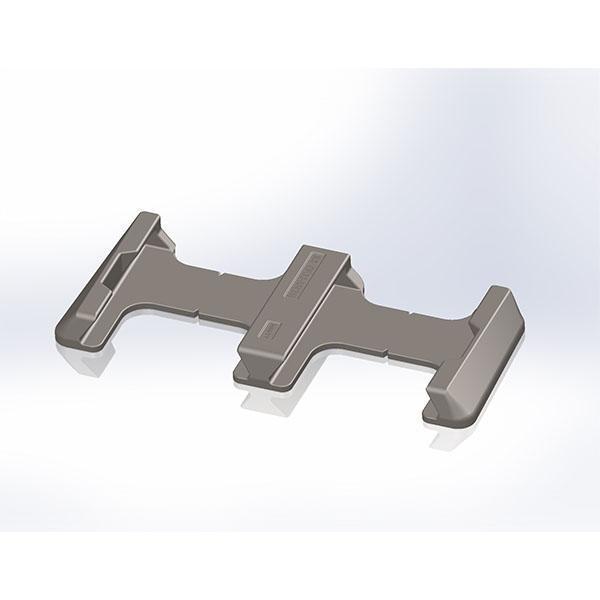

DF-32-55(25) Двойное палубное гнездо «ласточкин хвост» 55° (CC=203 мм)
U-FRAME DECKSOCKET 55° // CC=203MM
 FE-28-2(25), FR-35B-203, DP 12.71, D5B-203-55, DF-2L/203/55, APT-2A-S of L, 1-01-21-55-203, A6.3-G-55-3-203, FD-4(203), AC-3B-1, DF-2B(203), AE-B2/203, DF-55-2(203) 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 7,40 кг
DF-32-55(38) Двойное палубное гнездо «ласточкин хвост» 55° (CC=216 мм)
U-FRAME DECKSOCKET 55° // CC=216MM
 FE-28-2(38), FR-35B-216, DP 12.71(38), D5B-216-55, DF-2L/216/55, 1-01-21-55-216, A6.3-G-55-3-216 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 7,55 кг
DF-32-55(80) Двойное палубное гнездо «ласточкин хвост» 55° (CC=258 мм)
U-FRAME DECKSOCKET 55° // CC=258MM
 FE-28-2(80), FR-35B-258, DP 12.71(80), D5B-258-55, DF-2L/258/55, 1-01-21-55-258, A6.3-G-55-3-258, FD-4(258) 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 7,85 кг

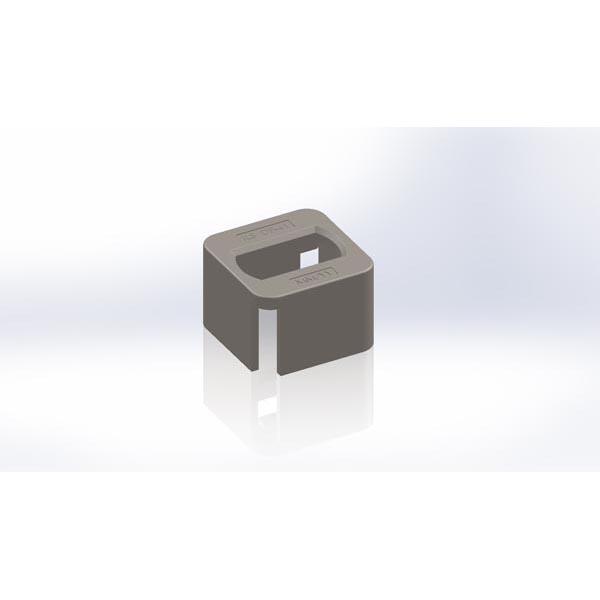

DF-41 Выступающее одинарное палубное гнездо ISO
RAISED ISO DECKSOCKET
 FE-01-1, FR-10A, RS 11.1, D1A, SF-1/110, TF-1, F594-1, 1-01-01, A5.1-110, B1, A7-1, RS-1, AA-A1, RF-1 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 6,10 кг
DF-41[28] Выступающее одинарное палубное гнездо ISO (верхняя плита 28 мм)
RAISED ISO DECKSOCKET 28MM TOP PLATE
 FE-01-1(28), FR-10A-28, RS 11.1(28), SF-1/110/28, 1-01-01-28, A5.1-28-110 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 6,45 кг

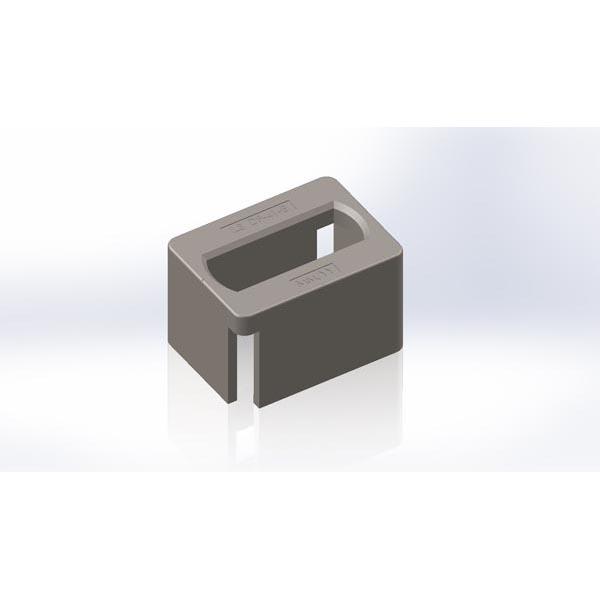

DF-41-E(184) Удлиненное выступающее одинарное палубное гнездо ISO (184 мм)
ELONGATED RAISED ISO DECKSOCKET
 FE-01-1E, FR-10E, RS 11.1E, SF-1E/110, 1-01-01-E, A5.1-E-184 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 7,80 кг
DF-41-LIFT Подъемное выступающее палубное гнездо ISO (для крышек люков)
LIFTING ISO DECKSOCKET
 RS 11.6 + RS 11.6-1, D92HC, SF-1LS/110/U160, HF-1, 1-01-14-110-C, A7.5-28-110, RS-L, A7-4S(L) – A7-4S(R), LS-1, LF-1 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 8,00 кг

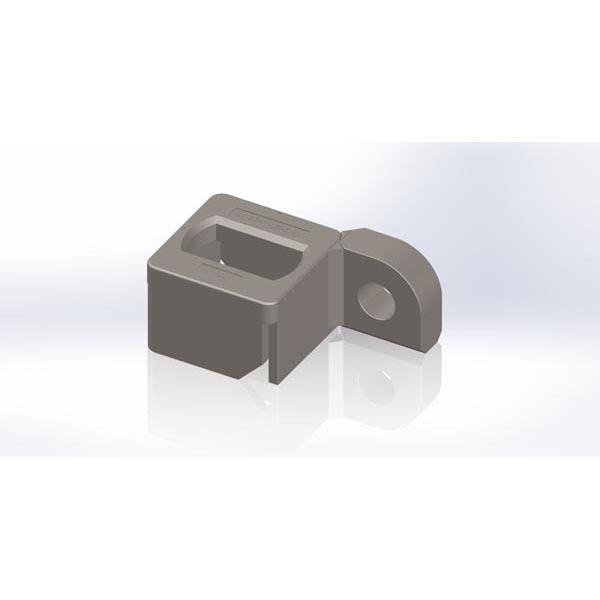

DF-41-LIFT-EYE-L Подъемное палубное гнездо ISO с боковым рымом (левое)
LIFTING ISO DECKSOCKET WITH EYE LEFT
 RS 11.6-L, D92HC-L, SF-1LS-L, HF-1L, 1-01-14-L, A7.5-L, A7-4S(L), LF-1L 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 11,09 кг

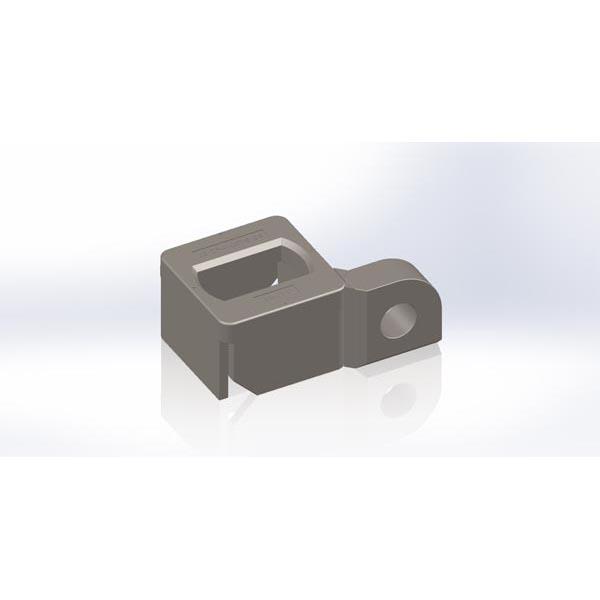

DF-41-LIFT-EYE-R Подъемное палубное гнездо ISO с боковым рымом (правое)
LIFTING ISO DECKSOCKET WITH EYE RIGHT
 RS 11.6-R, D92HC-R, SF-1LS-R, HF-1R, 1-01-14-R, A7.5-R, A7-4S(R), LF-1R 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 11,09 кг
DF-41-SLI-L Сдвижное выступающее палубное гнездо ISO (продольное)
RAISED SLIDING ISO DECKSOCKET LONGITUDINAL
 FE-72-1L, FR-76L, RS 11.17LS, SF-1L/110, TF-11L, 1-01-16-L, A5.3-110-L, SF-1L/H 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 14,01 кг

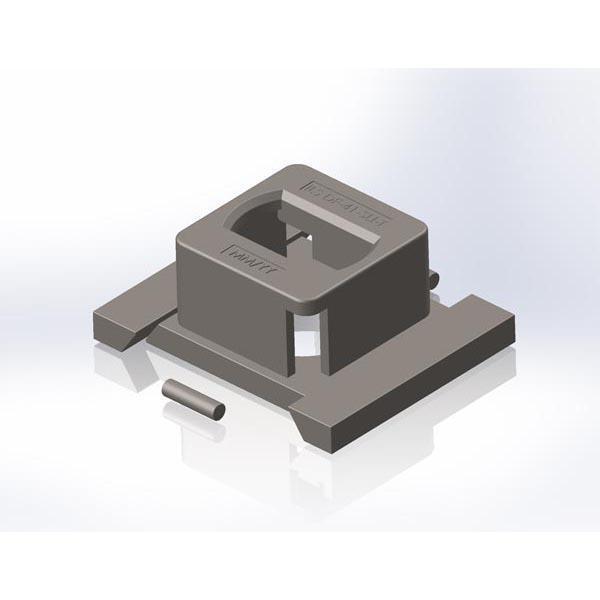

DF-41-SLI-T Сдвижное выступающее палубное гнездо ISO (поперечное)
RAISED SLIDING ISO DECKSOCKET TRANSVERSAL
 FE-72-1CM, FR-76Q, RS 11.17TS, SF-1Q/110, TF-11Q, 1-01-16-T, A5.3-110-T, SF-1T/H 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 14,01 кг
DF-42(25) Выступающее двойное палубное гнездо ISO (CC=203 мм)
RAISED ISO DECKSOCKET CC=203MM
 FE-01-2(25), FR-11A-203, RS 11.2(25), D1B-203, SF-2/203/110, TF-2(25), 1-01-02-203, A5.2-110-203, B2(25), RS-2(203), AA-A2/203, RF-2(203) 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 11,80 кг

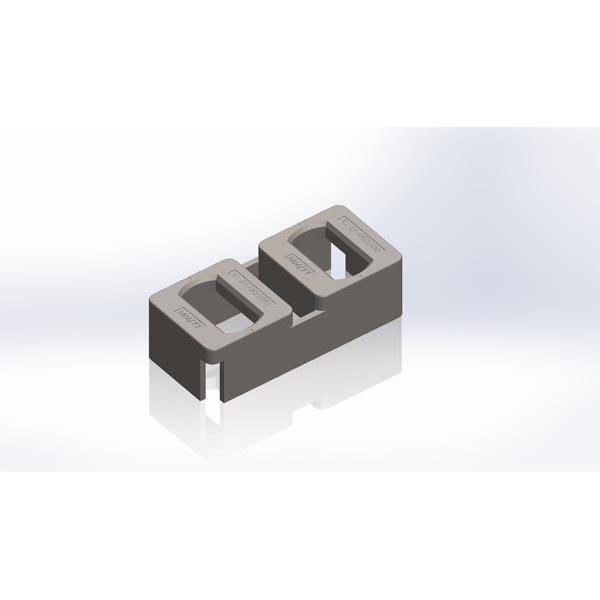

DF-42(25)[28] Выступающее двойное палубное гнездо ISO (CC=203 мм, верхняя плита 28 мм)
RAISED ISO DECKSOCKET CC=203MM // 28MM TOP PLATE
 FE-01-2(25)[28], FR-11A-203-28, RS 11.2(25)-28, SF-2/203/110/28, 1-01-02-203-28, A5.2-28-110-203 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 12,40 кг
DF-42(38) Выступающее двойное палубное гнездо ISO (CC=216 мм)
RAISED ISO DECKSOCKET CC=216MM
 FE-01-2(38), FR-11A-216, RS 11.2(38), D1B-216, SF-2/216/110, TF-2(38), 1-01-02-216, A5.2-110-216, B2(38), RS-2(216) 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 12,10 кг

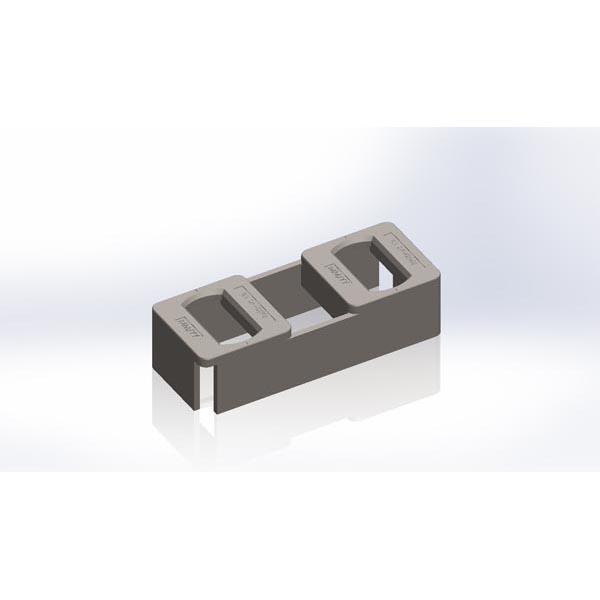

DF-42(80) Выступающее двойное палубное гнездо ISO (CC=258 мм)
RAISED ISO DECKSOCKET CC=258MM
 FE-01-2(80), FR-11A-258, RS 11.2(80), D1B-258, SF-2/258/110, TF-2(80), 1-01-02-258, A5.2-110-258, B2(80), RS-2(258), AA-A2/258, RF-2(258) 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 12,90 кг

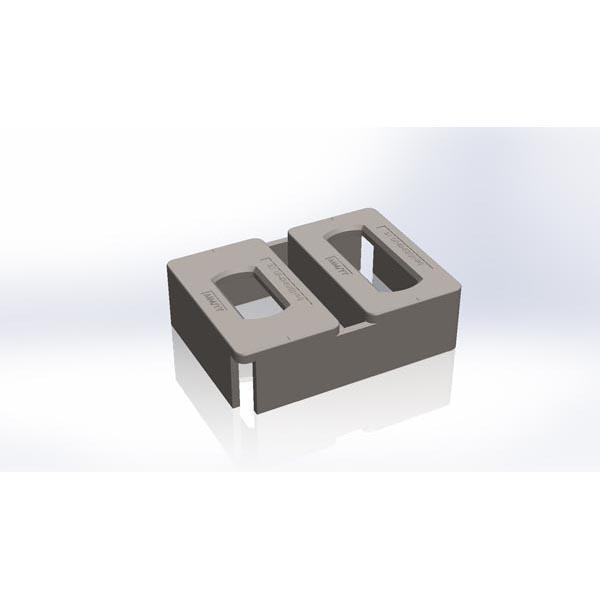

DF-42-E(25)(184) Удлиненное выступающее двойное палубное гнездо ISO (CC=203 мм, B=184 мм)
ELONGATED RAISED ISO DECKSOCKET CC=203MM
 FE-01-2E(25), FR-11E-203, RS 11.2E(25), SF-2E/203/110, 1-01-02-E-203 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 14,20 кг
DF-42-E(25)[28](184) Удлиненное выступающее двойное гнездо ISO (CC=203 мм, плита 28 мм, B=184 мм)
ELONGATED RAISED ISO DECKSOCKET CC=203MM // 28MM TOP PLATE
 FE-01-2E(25)[28], FR-11E-203-28, RS 11.2E(25)-28, SF-2E/203/110/28 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 14,85 кг
DF-43(76) Выступающее счетверенное (4-местное) палубное гнездо ISO (76 мм)
RAISED ISO DECKSOCKET QUAD
 FE-01-4(76), FR-12A, RS 11.4, D1C, SF-4/110, TF-4, 1-01-04, A5.4-110, B3, RS-4 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 22,50 кг
DF-66 Выступающее палубное гнездо байонетного типа (Breech Base)
RAISED BREECH BASE DECKSOCKET
 FR-22, F449-2 + F655-1-OA, DF-3, AH-A1, RFB-1 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 2,92 кг
DF-71-V Утопленное одинарное палубное гнездо ISO (водонепроницаемое)
FLUSH ISO DECKSOCKET
 FE-11-1, FR-20A, FS 11.10, D2A, FF-1, TF-5, F595-1, 1-01-05, A5.5, B4, A7-5, FS-1, AB-A1, FF-1V 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 8,39 кг
DF-72(25)-V Утопленное двойное палубное гнездо ISO (CC=203 мм)
FLUSH ISO DECKSOCKET CC=203MM
 FE-11-2(25), FR-21A-203, FS 11.11(25), D2B-203, FF-2/203, TF-6(25), 1-01-06-203, A5.6-203, B5(25), FS-2(203), AB-A2/203 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 14,80 кг
DF-72(80)-V Утопленное двойное палубное гнездо ISO (CC=258 мм)
FLUSH ISO DECKSOCKET CC=258MM
 FE-11-2(80), FR-21A-258, FS 11.11(80), D2B-258, FF-2/258, TF-6(80), 1-01-06-258, A5.6-258, B5(80), FS-2(258), AB-A2/258 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 16,20 кг
DF-73(76)-V Утопленное счетверенное палубное гнездо ISO (76 мм)
FLUSH ISO DECKSOCKET QUAD
 FE-11-4(76), FR-21C, FS 11.12, D2C, FF-4, TF-7, 1-01-07, A5.7, B6, FS-4 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 26,40 кг
DF-74(25)-V Утопленное двойное поперечное палубное гнездо ISO (CC=203 мм)
FLUSH ISO DECKSOCKET TRANSVERSAL CC=203MM
 FE-12-2(25), FR-21B-203, FS 11.13(25), FF-2Q/203, 1-01-08-203, A5.8-203 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 15,10 кг
DF-74(80)-V Утопленное двойное поперечное палубное гнездо ISO (CC=258 мм)
FLUSH ISO DECKSOCKET TRANSVERSAL CC=258MM
 FE-12-2(80), FR-21B-258, FS 11.13(80), FF-2Q/258, 1-01-08-258, A5.8-258 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 16,50 кг

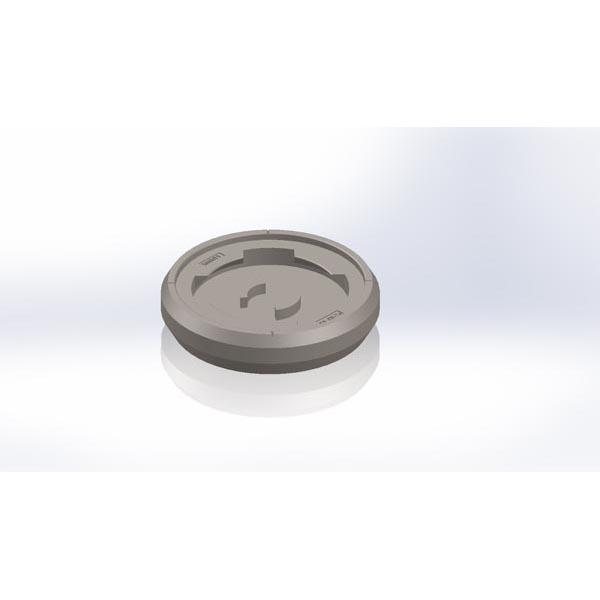

DF-76 Утопленное палубное гнездо байонетного типа (Flush Breech Base)
FLUSH BREECH BASE DECKSOCKET
 FE-22-1, FR-23, FS 12.1, D3A-BB, FF-3, F449-1, 1-01-10, A8.1, B7, AH-B1, FFB-1 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 7,95 кг
