| Артикул по каталогу TOKOT (SKU) | HO-1310 |
|---|---|

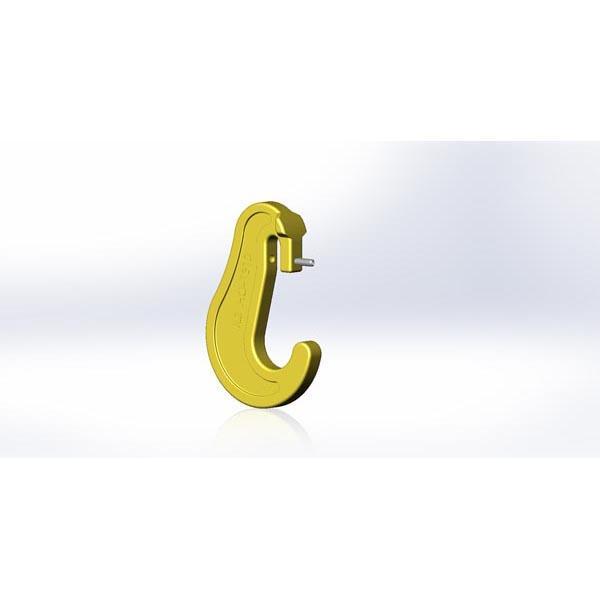

| Российское инженерное наименование | Цепной крюк C-типа (C-Hook) с вилочным креплением 9 мм MBL 10 т |
| Международное наименование (English) | C-HOOK 9 MM MBL 10 TON |
| Раздел каталога | Концевые фитинги, крюки («слоновья нога», C-крюки) и скобы (Chain End Fittings, Elephant Feet, C-Hooks & Shackles) |
| Альтернативные кросс-номера (Alternative references) | C3.3(9), H-9C, 1-10-20-09 |
| Разрывная нагрузка на растяжение (MBL Tension) | 100 кН (10 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Калибр 9 мм, MBL: 100 кН (10 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 50 кН (5 т) |
| Испытательная пробная нагрузка (Proof Load) | 60 кН |
| Масса единицы изделия (Weight) | 0,69 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | CL-9 Судовая крепежная цепь калибра 9 мм (Grade 80LA1.9.6M Цепной найтов 9 мм в сборе «крюк-крюк» L=6 м,LT-610 Рычажный натяжитель цепи (талреп-рычаг) 9 мм |
Инженерное назначение и условия эксплуатации изделия HO-1310
Изделие HO-1310 (Цепной крюк C-типа (C-Hook) с вилочным креплением 9 мм MBL 10 т / C-HOOK 9 MM MBL 10 TON) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Концевые фитинги, крюки («слоновья нога», C-крюки) и скобы». Кованые концевые элементы для сборки и ремонта цепных найтовов и талрепов: вилочные и проушинные лапы «слоновья нога» (Elephant Foot), цепные крюки C-типа с защитой от соскакивания, крюки с проушиной, соединительные пальцы и прямые такелажные скобы (шаклы).
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (100 кН (10 т); Калибр 9 мм, MBL: 100 кН (10 т)) позиция HO-1310 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: C3.3(9), H-9C, 1-10-20-09. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
