| Артикул по каталогу TOKOT (SKU) | HO-1421 |
|---|---|

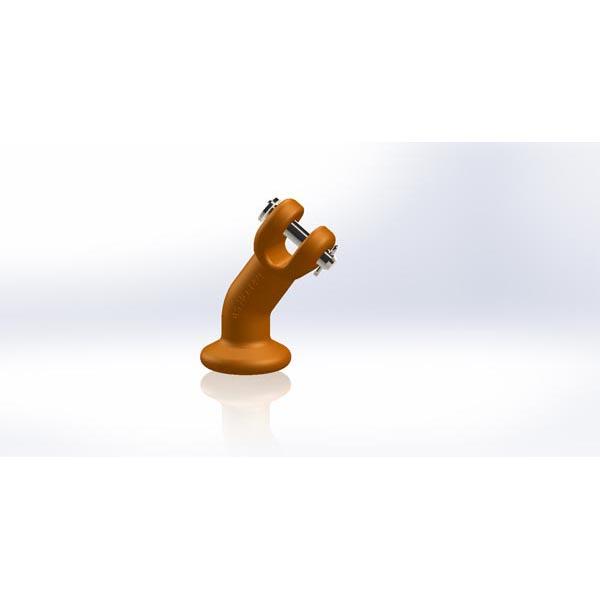

| Российское инженерное наименование | Вилочный концевой фитинг «слоновья нога» (Clevis Elephant Foot) 13 мм MBL 20 т |
| Международное наименование (English) | CLEVIS ELEPHANT FOOT MBL 20 TON |
| Раздел каталога | Концевые фитинги, крюки («слоновья нога», C-крюки) и скобы (Chain End Fittings, Elephant Feet, C-Hooks & Shackles) |
| Альтернативные кросс-номера (Alternative references) | EF-13C, 1-10-22-13, C3.5(13), EF-1421 |
| Разрывная нагрузка на растяжение (MBL Tension) | 200 кН (20 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Под цепь 11–13 мм и гнездо «клеверный лист», MBL: 200 кН |
| Расчетная рабочая нагрузка (SWL / MSL) | 100 кН (10 т) |
| Испытательная пробная нагрузка (Proof Load) | 120 кН |
| Масса единицы изделия (Weight) | 1,62 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | HO-1421-PIN Несущий палец (ось) для вилочного фитинга HO-HO-1421-COT Фиксирующий шплинт (втулка) для пальца фитингCL-13 Тяжелая судовая крепежная цепь калибра 13 мм CL-11 Судовая крепежная цепь калибра 11 мм (Grade 8LP-81-B Утопленное палубное гнездо «клеверный лист» (LP-61 Выступающее палубное гнездо «клеверный лист» LP-62 Выступающее палубное гнездо «клеверный лист» |
Инженерное назначение и условия эксплуатации изделия HO-1421
Изделие HO-1421 (Вилочный концевой фитинг «слоновья нога» (Clevis Elephant Foot) 13 мм MBL 20 т / CLEVIS ELEPHANT FOOT MBL 20 TON) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Концевые фитинги, крюки («слоновья нога», C-крюки) и скобы». Кованые концевые элементы для сборки и ремонта цепных найтовов и талрепов: вилочные и проушинные лапы «слоновья нога» (Elephant Foot), цепные крюки C-типа с защитой от соскакивания, крюки с проушиной, соединительные пальцы и прямые такелажные скобы (шаклы).
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (200 кН (20 т); Под цепь 11–13 мм и гнездо «клеверный лист», MBL: 200 кН) позиция HO-1421 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: EF-13C, 1-10-22-13, C3.5(13), EF-1421. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
