| Артикул по каталогу TOKOT (SKU) | HO-50 |
|---|---|

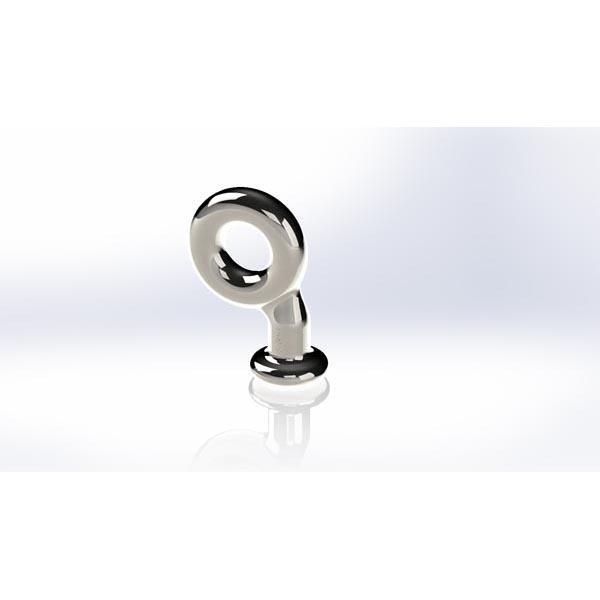

| Российское инженерное наименование | Усиленный фитинг «слоновья нога» с проушиной для судового талрепа (MBL 20–50 т) |
| Международное наименование (English) | EYE ELEPHANT FOOT FOR TURNBUCKLE MBL 50 TON |
| Раздел каталога | Концевые фитинги, крюки («слоновья нога», C-крюки) и скобы (Chain End Fittings, Elephant Feet, C-Hooks & Shackles) |
| Альтернативные кросс-номера (Alternative references) | EF-50E, 1-10-23-50, C3.6(50) |
| Разрывная нагрузка на растяжение (MBL Tension) | 200–500 кН (20–50 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Для установки талрепов в палубные гнезда Ро-Ро |
| Расчетная рабочая нагрузка (SWL / MSL) | 100–250 кН |
| Испытательная пробная нагрузка (Proof Load) | — |
| Масса единицы изделия (Weight) | 2,35 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | ST-1365 Талреп судовой контейнерный открытого типа «кST-4508 Талреп судовой контейнерный под штангу с бобыST-1022 Цепной винтовой талреп с крюком и укорачивающLP-81-B Утопленное палубное гнездо «клеверный лист» (LP-61 Выступающее палубное гнездо «клеверный лист» LP-62 Выступающее палубное гнездо «клеверный лист» |
Инженерное назначение и условия эксплуатации изделия HO-50
Изделие HO-50 (Усиленный фитинг «слоновья нога» с проушиной для судового талрепа (MBL 20–50 т) / EYE ELEPHANT FOOT FOR TURNBUCKLE MBL 50 TON) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Концевые фитинги, крюки («слоновья нога», C-крюки) и скобы». Кованые концевые элементы для сборки и ремонта цепных найтовов и талрепов: вилочные и проушинные лапы «слоновья нога» (Elephant Foot), цепные крюки C-типа с защитой от соскакивания, крюки с проушиной, соединительные пальцы и прямые такелажные скобы (шаклы).
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (200–500 кН (20–50 т); Для установки талрепов в палубные гнезда Ро-Ро) позиция HO-50 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: EF-50E, 1-10-23-50, C3.6(50). Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
