| Артикул по каталогу TOKOT (SKU) | LP-81-B |
|---|---|

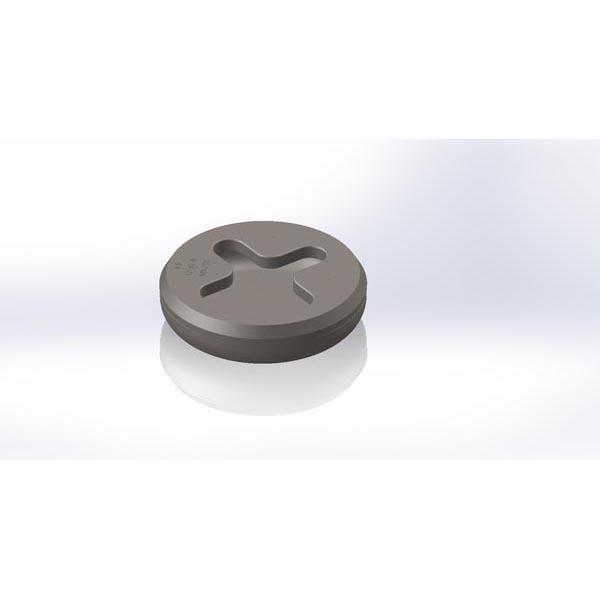

| Российское инженерное наименование | Утопленное палубное гнездо «клеверный лист» (Flush Cloverleaf Socket, базовая модель) |
| Международное наименование (English) | FLUSH CLOVERLEAF SOCKET (LP-81-B) |
| Раздел каталога | Палубные гнезда Ро-Ро («клеверный лист», вварные стаканы) (Ro-Ro Deck Lashing Pots & Cloverleaf Sockets) |
| Альтернативные кросс-номера (Alternative references) | FA-08-1 (NIET FA-08-1G), FF-8A, LP 17.1, LP-E-F/R4X/272×16/III, F-3/WH, F517-1 + F2500-1, 1-01-40, A11.4-58-125, A16, ELP-2, LP-2 |
| Разрывная нагрузка на растяжение (MBL Tension) | 2x200 кН (2x20 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL: 2x200 кН (под фитинг «слоновья нога») |
| Расчетная рабочая нагрузка (SWL / MSL) | 2x100 кН |
| Испытательная пробная нагрузка (Proof Load) | 2x150 кН |
| Масса единицы изделия (Weight) | 7,19 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | HO-1421 Вилочный концевой фитинг «слоновья нога» (CleHO-220 Концевой фитинг «слоновья нога» с проушиной (AST-31 Быстродействующий натяжитель Speedlash с фитиAST-EF Сменный концевик «слоновья нога» для натяжитеLA2.11.3M Цепной найтов 11 мм «крюк – слоновья нога» L=LA2.13.3M Цепной найтов 13 мм «крюк – слоновья нога» L=WL-100-10-HK-EF Тяжелый стяжной ремень «крюк – слоновья нога» |
Инженерное назначение и условия эксплуатации изделия LP-81-B
Изделие LP-81-B (Утопленное палубное гнездо «клеверный лист» (Flush Cloverleaf Socket, базовая модель) / FLUSH CLOVERLEAF SOCKET (LP-81-B)) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Палубные гнезда Ро-Ро («клеверный лист», вварные стаканы)». Вварные утопленные и выступающие палубные гнезда типа «клеверный лист» (Cloverleaf Socket) под концевики «слоновья нога» (Elephant Foot) и палубные стаканы с крестовиной (Lashing Pots) для крепления накатной техники и ролл-трейлеров.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (2x200 кН (2x20 т); MBL: 2x200 кН (под фитинг «слоновья нога»)) позиция LP-81-B полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: FA-08-1 (NIET FA-08-1G), FF-8A, LP 17.1, LP-E-F/R4X/272×16/III, F-3/WH, F517-1 + F2500-1, 1-01-40, A11.4-58-125, A16, ELP-2, LP-2. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
