| Артикул по каталогу TOKOT (SKU) | TH-1-0 |
|---|---|

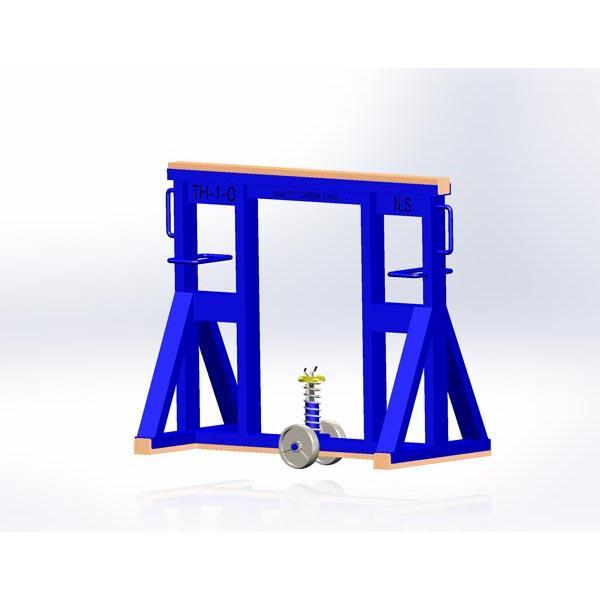

| Российское инженерное наименование | Опорный козел для полуприцепов (трейлер-хорс) MBL 100 т, ширина 1500 мм |
| Международное наименование (English) | TRAILERHORSE MBL 100 TON W=1500MM |
| Раздел каталога | Козлы опорные трейлерные (тумбы под полуприцепы) и домкраты (Ro-Ro Trailer Horses (Trestles) & Trailer Jacks) |
| Альтернативные кросс-номера (Alternative references) | CT-1, RR-21/140, TH 35.2, GE-TH, Q-1, TJ-1, TH-1 |
| Разрывная нагрузка на растяжение (MBL Tension) | — (опорная конструкция) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL Compression: 1000 кН (100 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | SWL Сжатие (Compression): 500 кН (50 т) |
| Испытательная пробная нагрузка (Proof Load) | 750 кН |
| Масса единицы изделия (Weight) | 162,39 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | TH-WH-SET Комплект колес с осью в сборе для опорного коTH-WH Сменное колесо для опорного козла (TrailerhorWC-2 Тяжелый резиновый противооткатный упор (башмаWL-120-3-HK-EF Трейлерный ремень Ро-Ро «крюк – слоновья ногаAST-31 Быстродействующий натяжитель Speedlash с фитиLA2.11.3M Цепной найтов 11 мм «крюк – слоновья нога» L= |
Инженерное назначение и условия эксплуатации изделия TH-1-0
Изделие TH-1-0 (Опорный козел для полуприцепов (трейлер-хорс) MBL 100 т, ширина 1500 мм / TRAILERHORSE MBL 100 TON W=1500MM) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Козлы опорные трейлерные (тумбы под полуприцепы) и домкраты». Судовые опорные козлы (трейлер-хорсы / опорные тумбы) грузоподъемностью MBL от 100 до 150 т (шириной 1500, 1600 и 1700 мм), винтовые страховочные домкраты под полуприцепы (40 т) и сменные колесные узлы.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (— (опорная конструкция); MBL Compression: 1000 кН (100 т)) позиция TH-1-0 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CT-1, RR-21/140, TH 35.2, GE-TH, Q-1, TJ-1, TH-1. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
