| Артикул по каталогу TOKOT (SKU) | LA2.11.3M |
|---|---|

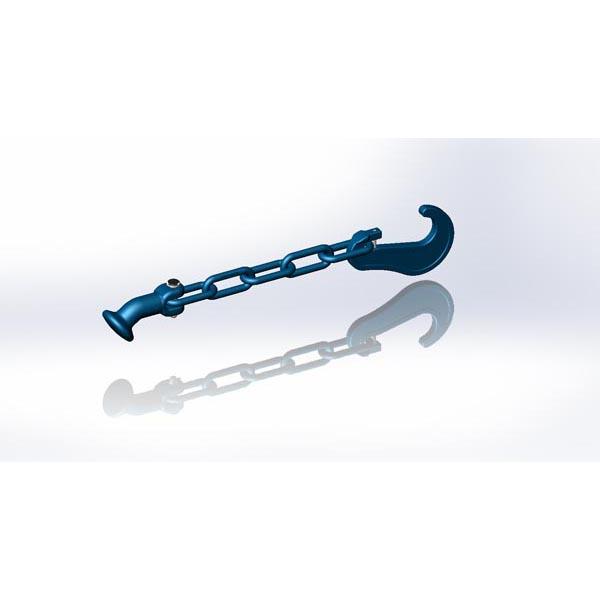

| Российское инженерное наименование | Цепной найтов 11 мм «крюк – слоновья нога» L=3 м, MBL 15 т (разборный) |
| Международное наименование (English) | CHAINLASHING 11MM HK/EF (L=3M) |
| Раздел каталога | Цепные найтовы и крепежные цепи калибра 11 мм (MBL 15 т) (11mm Marine Lashing Chains & Lever Tensioners (MBL 15t)) |
| Альтернативные кросс-номера (Alternative references) | CL-11-3M-EF, C1.3(11)-3, 1-10-03-11-3 |
| Разрывная нагрузка на растяжение (MBL Tension) | 150 кН (15 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Калибр 11 мм, L=3 м, крюк + слоновья нога |
| Расчетная рабочая нагрузка (SWL / MSL) | 75 кН (7,5 т) |
| Испытательная пробная нагрузка (Proof Load) | 90 кН |
| Масса единицы изделия (Weight) | 8,90 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | LP-81-B Утопленное палубное гнездо «клеверный лист» (LP-61 Выступающее палубное гнездо «клеверный лист» LP-62 Выступающее палубное гнездо «клеверный лист» LT-815 Рычажный натяжитель цепи 11 мм (тип LT-815) MLT-615 Рычажный натяжитель цепи 11 мм с хвостовой цеTH-1-0 Опорный козел для полуприцепов (трейлер-хорс) |
Инженерное назначение и условия эксплуатации изделия LA2.11.3M
Изделие LA2.11.3M (Цепной найтов 11 мм «крюк – слоновья нога» L=3 м, MBL 15 т (разборный) / CHAINLASHING 11MM HK/EF (L=3M)) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Цепные найтовы и крепежные цепи калибра 11 мм (MBL 15 т)». Судовые короткозвенные крепежные цепи 11 мм (Grade 80, MBL 150 кН / 15 т), цепные найтовы в сборе с крюками и фитингами «слоновья нога» (разборные и сварные), рычажные натяжители LT-615 / LT-815 и хвостовые цепи.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (150 кН (15 т); Калибр 11 мм, L=3 м, крюк + слоновья нога) позиция LA2.11.3M полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CL-11-3M-EF, C1.3(11)-3, 1-10-03-11-3. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
