| Артикул по каталогу TOKOT (SKU) | TH-7 |
|---|---|
| Российское инженерное наименование | Тяжелый опорный козел для полуприцепов (Heavy Duty) MBL 110 т, ширина 1700 мм |
| Международное наименование (English) | HEAVY DUTY TRAILERHORSE, MBL 110 TON, W=1700MM |
| Раздел каталога | Козлы опорные трейлерные (тумбы под полуприцепы) и домкраты (Ro-Ro Trailer Horses (Trestles) & Trailer Jacks) |
| Альтернативные кросс-номера (Alternative references) | CT-7, RR-22/170, TH 35.5, GE-TH-HD110 |
| Разрывная нагрузка на растяжение (MBL Tension) | — (опорная конструкция Heavy Duty) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL Compression: 1100 кН (110 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | SWL Сжатие (Compression): 550 кН (55 т) |
| Испытательная пробная нагрузка (Proof Load) | 825 кН |
| Масса единицы изделия (Weight) | 192,00 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | TH-WH Сменное колесо для опорного козла (TrailerhorWC-2 Тяжелый резиновый противооткатный упор (башмаWL-200-3-HK-EF Сверхтяжелый трейлерный ремень Ро-Ро «крюк – AST-31 Быстродействующий натяжитель Speedlash с фитиLA2.13.3M Цепной найтов 13 мм «крюк – слоновья нога» L= |
Инженерное назначение и условия эксплуатации изделия TH-7

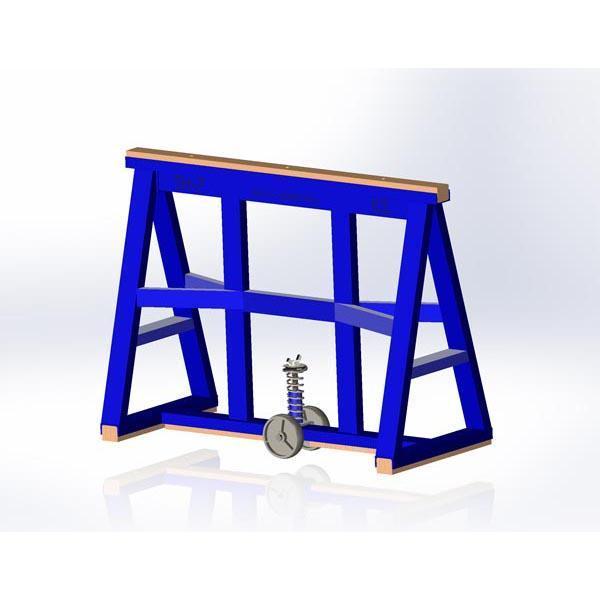

Изделие TH-7 (Тяжелый опорный козел для полуприцепов (Heavy Duty) MBL 110 т, ширина 1700 мм / HEAVY DUTY TRAILERHORSE, MBL 110 TON, W=1700MM) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Козлы опорные трейлерные (тумбы под полуприцепы) и домкраты». Судовые опорные козлы (трейлер-хорсы / опорные тумбы) грузоподъемностью MBL от 100 до 150 т (шириной 1500, 1600 и 1700 мм), винтовые страховочные домкраты под полуприцепы (40 т) и сменные колесные узлы.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (— (опорная конструкция Heavy Duty); MBL Compression: 1100 кН (110 т)) позиция TH-7 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CT-7, RR-22/170, TH 35.5, GE-TH-HD110. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
