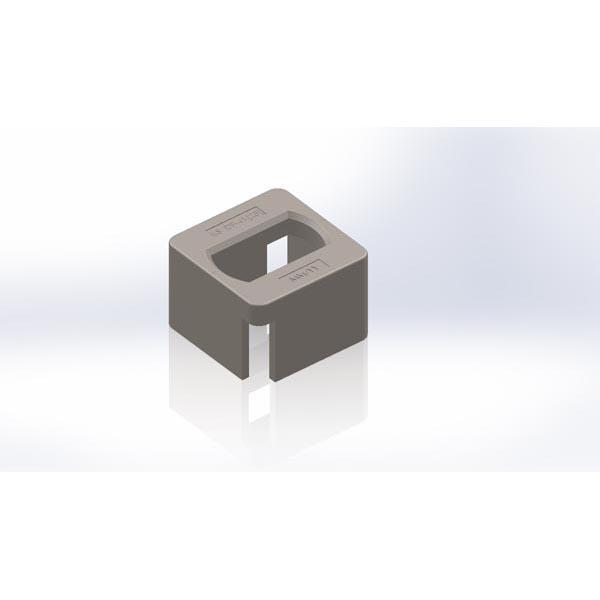

![Выступающее одинарное палубное гнездо ISO (верхняя плита 28 мм) — артикул DF-41[28] (RAISED ISO DECKSOCKET 28MM TOP PLATE), аналоги: FE-01-1(28), FR-10A-28, RS 11.1(28), SF-1/110/28, 1-01-01-28](../../images/DF-4128.jpg "Выступающее одинарное палубное гнездо ISO (верхняя плита 28 мм) (DF-41[28])")
| Артикул по каталогу TOKOT (SKU) | DF-41[28] |
|---|---|
| Российское инженерное наименование | Выступающее одинарное палубное гнездо ISO (верхняя плита 28 мм) |
| Международное наименование (English) | RAISED ISO DECKSOCKET 28MM TOP PLATE |
| Раздел каталога | Палубные гнезда и башмаки контейнерные (Deck Sockets (Flush, Raised, Dovetail & Breech Base)) |
| Альтернативные кросс-номера (Alternative references) | FE-01-1(28), FR-10A-28, RS 11.1(28), SF-1/110/28, 1-01-01-28, A5.1-28-110 |
| Разрывная нагрузка на растяжение (MBL Tension) | 500 кН (50 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 250 кН |
| Испытательная пробная нагрузка (Proof Load) | 375 кН |
| Масса единицы изделия (Weight) | 6,45 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | IF-51-L Замок поворотный контейнерный (ручной промежуIF-51-R Замок поворотный контейнерный (ручной промежуIF-56 Полуавтоматический поворотный замок — твистлоDW-20 Двухтросовый полуавтоматический поворотный заBF-51 Конус штабелирующий нижний (палубный стакер) BF-61 Конус штабелирующий нижний с опорным фланцем OT-6 Защитная пластиковая заглушка для палубных гн |
Инженерное назначение и условия эксплуатации изделия DF-41[28]
Изделие DF-41[28] (Выступающее одинарное палубное гнездо ISO (верхняя плита 28 мм) / RAISED ISO DECKSOCKET 28MM TOP PLATE) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Палубные гнезда и башмаки контейнерные». Несъемные приварные и вварные (потайные водонепроницаемые) палубные гнезда ISO, башмаки типа «ласточкин хвост» (Dovetail 45° и 55°) и байонетные гнезда (Breech Base) для установки на крышках люковых закрытий, палубе и в трюмах судов-контейнеровозов.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (500 кН (50 т); Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)) позиция DF-41[28] полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: FE-01-1(28), FR-10A-28, RS 11.1(28), SF-1/110/28, 1-01-01-28, A5.1-28-110. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
