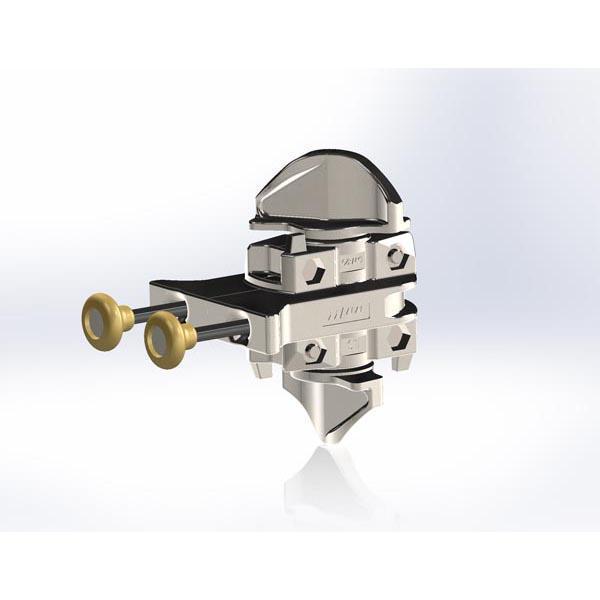

| Артикул по каталогу TOKOT (SKU) | DW-20 |
|---|---|
| Российское инженерное наименование | Двухтросовый полуавтоматический поворотный замок — твистлок двойного действия (Double Wire SATL) |
| Международное наименование (English) | DOUBLE WIRE SEMI-AUTOMATIC TWISTLOCK |
| Раздел каталога | Замки поворотные контейнерные (твистлоки и мидлоки) (Manual, Semi-Automatic Twistlocks (SATL) & Midlocks) |
| Альтернативные кросс-номера (Alternative references) | C54M-DF, CV-20, B6.11-CV, T7-1, SATL-DW20, 1-03-35-DW |
| Разрывная нагрузка на растяжение (MBL Tension) | 500 кН (50 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 250 кН |
| Испытательная пробная нагрузка (Proof Load) | 375 кН |
| Масса единицы изделия (Weight) | 5,64 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | IF-57 Замок межконтейнерный промежуточный — мидлок IF-57-N Замок межконтейнерный промежуточный — мидлок OT-31(4 Поиск в базе SKU6M) Поиск в базе SKUOT-31(7 Поиск в базе SKU5M) Поиск в базе SKUOT-32(3 Поиск в базе SKU9-10 Поиск в базе SKU5) Поиск в базе SKUDF-41 Выступающее одинарное палубное гнездо ISO |
Инженерное назначение и условия эксплуатации изделия DW-20
Изделие DW-20 (Двухтросовый полуавтоматический поворотный замок — твистлок двойного действия (Double Wire SATL) / DOUBLE WIRE SEMI-AUTOMATIC TWISTLOCK) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Замки поворотные контейнерные (твистлоки и мидлоки)». Съемные поворотные замки для вертикального скрепления контейнеров между ярусами и к палубе: палубные твистлоки «ласточкин хвост» 45°/55°, байонетные замки, ручные промежуточные твистлоки, полуавтоматические двухтросовые и однотросовые твистлоки (SATL) и межконтейнерные замки 20-футовых контейнеров (мидлоки).
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (500 кН (50 т); Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)) позиция DW-20 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: C54M-DF, CV-20, B6.11-CV, T7-1, SATL-DW20, 1-03-35-DW. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
