| Артикул по каталогу TOKOT (SKU) | BF-51 |
|---|---|

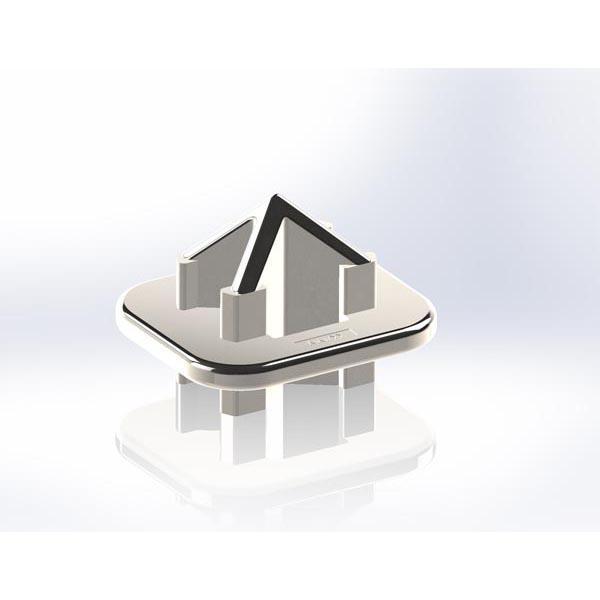

| Российское инженерное наименование | Конус штабелирующий нижний (палубный стакер) под гнездо ISO |
| Международное наименование (English) | BOTTOM STACKING CONE |
| Раздел каталога | Конусы штабелирующие (стакеры) и высотные проставки (Stacking Cones, Bottom Stackers & Compensating Risers) |
| Альтернативные кросс-номера (Alternative references) | CB-05-01, SB-51, P 10.0, 1-02-29, B27, SC-1B, BC-B1 |
| Разрывная нагрузка на растяжение (MBL Tension) | — (опорный/центрирующий) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | SWL Сдвиг (Shear): 210 кН |
| Испытательная пробная нагрузка (Proof Load) | 315 кН |
| Масса единицы изделия (Weight) | 2,45 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | DF-41 Выступающее одинарное палубное гнездо ISODF-42(25) Выступающее двойное палубное гнездо ISO (CC=2DF-71-V Утопленное одинарное палубное гнездо ISO (водIF-11 Конус штабелирующий промежуточный одинарный сIF-12(25) Конус штабелирующий промежуточный двойной (ме |
Инженерное назначение и условия эксплуатации изделия BF-51
Изделие BF-51 (Конус штабелирующий нижний (палубный стакер) под гнездо ISO / BOTTOM STACKING CONE) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Конусы штабелирующие (стакеры) и высотные проставки». Одинарные и двойные штабелирующие конусы (стакеры) для восприятия сдвиговых нагрузок в трюмах и на палубе, самофиксирующиеся подвесные трюмные конусы (Self-Hanging Stackers) и высотные выравнивающие адаптеры 6 дюймов (152 мм).
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (— (опорный/центрирующий); Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)) позиция BF-51 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CB-05-01, SB-51, P 10.0, 1-02-29, B27, SC-1B, BC-B1. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
