| Артикул по каталогу TOKOT (SKU) | IF-51-L |
|---|---|

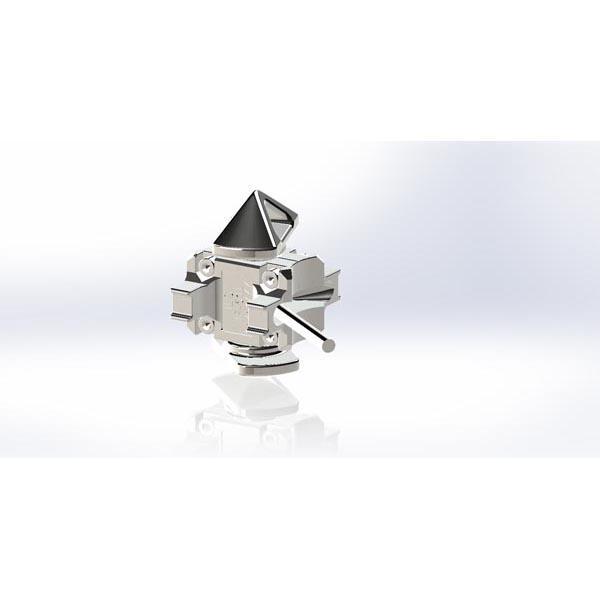

| Российское инженерное наименование | Замок поворотный контейнерный (ручной промежуточный твистлок, левое запирание) |
| Международное наименование (English) | INTERMEDIATE TWISTLOCK LEFT BLOCKING |
| Раздел каталога | Замки поворотные контейнерные (твистлоки и мидлоки) (Manual, Semi-Automatic Twistlocks (SATL) & Midlocks) |
| Альтернативные кросс-номера (Alternative references) | CI-10L + CI-5-1D, T-1/L, T 2.17-C-L, C5F-LL, TL-L-L, CV-8L + CV-9L + K-6L/GS, F631 + F633B-R-C, 1-03-21-N + 1-03-11-L, F4L, T1-1L + T1-2L, BD-A1, TL-1L |
| Разрывная нагрузка на растяжение (MBL Tension) | 500 кН (50 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 250 кН |
| Испытательная пробная нагрузка (Proof Load) | 375 кН |
| Масса единицы изделия (Weight) | 4,74 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | IF-51-R Замок поворотный контейнерный (ручной промежуDF-41 Выступающее одинарное палубное гнездо ISODF-42(25) Выступающее двойное палубное гнездо ISO (CC=2DF-71-V Утопленное одинарное палубное гнездо ISO (водOT-3(2M) Операционная штанга для ручных твистлоков, длOT-3(4M) Операционная штанга для ручных твистлоков, длOT-3(6M) Операционная штанга для ручных твистлоков, длBIN-10 Стальной контейнер-корзина для хранения крепе |
Инженерное назначение и условия эксплуатации изделия IF-51-L
Изделие IF-51-L (Замок поворотный контейнерный (ручной промежуточный твистлок, левое запирание) / INTERMEDIATE TWISTLOCK LEFT BLOCKING) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Замки поворотные контейнерные (твистлоки и мидлоки)». Съемные поворотные замки для вертикального скрепления контейнеров между ярусами и к палубе: палубные твистлоки «ласточкин хвост» 45°/55°, байонетные замки, ручные промежуточные твистлоки, полуавтоматические двухтросовые и однотросовые твистлоки (SATL) и межконтейнерные замки 20-футовых контейнеров (мидлоки).
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (500 кН (50 т); Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)) позиция IF-51-L полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CI-10L + CI-5-1D, T-1/L, T 2.17-C-L, C5F-LL, TL-L-L, CV-8L + CV-9L + K-6L/GS, F631 + F633B-R-C, 1-03-21-N + 1-03-11-L, F4L, T1-1L + T1-2L, BD-A1, TL-1L. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
