| Артикул по каталогу TOKOT (SKU) | CL-9 |
|---|---|

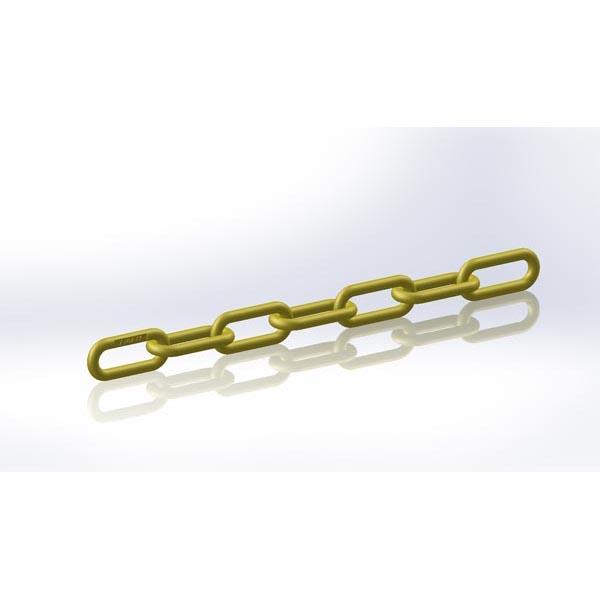

| Российское инженерное наименование | Судовая крепежная цепь калибра 9 мм (Grade 80) MBL 10 т |
| Международное наименование (English) | CHAIN 9 MM |
| Раздел каталога | Цепные найтовы и крепежные цепи калибра 9 мм (MBL 10 т) (9mm Marine Lashing Chains & Lever Tensioners (MBL 10t)) |
| Альтернативные кросс-номера (Alternative references) | CH-9, C1.1(9), 1-10-01-09, LC-9MM |
| Разрывная нагрузка на растяжение (MBL Tension) | 100 кН (10 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Калибр: 9 мм | MBL: 100 кН (10 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 50 кН (5 т) |
| Испытательная пробная нагрузка (Proof Load) | 60 кН |
| Масса единицы изделия (Weight) | 1,45 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | LT-610 Рычажный натяжитель цепи (талреп-рычаг) 9 мм HO-1310 Цепной крюк C-типа (C-Hook) с вилочным креплеLA1.9.6M Цепной найтов 9 мм в сборе «крюк-крюк» L=6 м, |
Инженерное назначение и условия эксплуатации изделия CL-9
Изделие CL-9 (Судовая крепежная цепь калибра 9 мм (Grade 80) MBL 10 т / CHAIN 9 MM) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Цепные найтовы и крепежные цепи калибра 9 мм (MBL 10 т)». Короткозвенные судовые крепежные цепи калибра 9 мм из легированной стали класса прочности 8 (Grade 80, MBL 100 кН / 10 т), цепные найтовы в сборе «крюк-крюк» и рычажные натяжители LT-610.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (100 кН (10 т); Калибр: 9 мм | MBL: 100 кН (10 т)) позиция CL-9 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CH-9, C1.1(9), 1-10-01-09, LC-9MM. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
