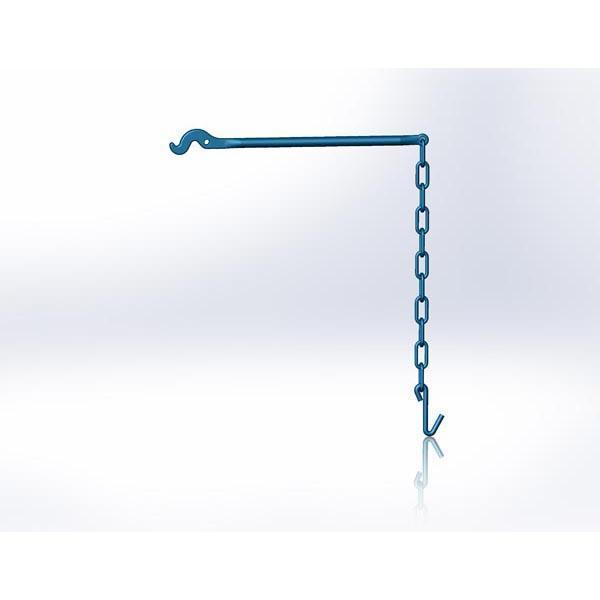

| Артикул по каталогу TOKOT (SKU) | LT-815-N |
|---|---|
| Российское инженерное наименование | Рычажный натяжитель цепи 11 мм модернизированный (тип LT-815-N) MBL 15 т |
| Международное наименование (English) | LEVER 11 MM (LT-815-N) |
| Раздел каталога | Цепные найтовы и крепежные цепи калибра 11 мм (MBL 15 т) (11mm Marine Lashing Chains & Lever Tensioners (MBL 15t)) |
| Альтернативные кросс-номера (Alternative references) | TL-11-815N, L-815N, C2.2N(11), 1-10-11N-11 |
| Разрывная нагрузка на растяжение (MBL Tension) | 150 кН (15 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Для цепи 11 мм, MBL: 150 кН (15 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 75 кН (7,5 т) |
| Испытательная пробная нагрузка (Proof Load) | 90 кН |
| Масса единицы изделия (Weight) | 5,50 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | TA-3 Хвостовая цепь с концевиком для рычажного натCL-11 Судовая крепежная цепь калибра 11 мм (Grade 8LA1.11.3M Цепной найтов 11 мм в сборе «крюк-крюк» L=3 мLA2.11.3M Цепной найтов 11 мм «крюк – слоновья нога» L=LT-6 Эргономичный рычажный инструмент «The Jimmy» LT-7 Удлинительная рукоять (Extension Handle) для |
Инженерное назначение и условия эксплуатации изделия LT-815-N
Изделие LT-815-N (Рычажный натяжитель цепи 11 мм модернизированный (тип LT-815-N) MBL 15 т / LEVER 11 MM (LT-815-N)) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Цепные найтовы и крепежные цепи калибра 11 мм (MBL 15 т)». Судовые короткозвенные крепежные цепи 11 мм (Grade 80, MBL 150 кН / 15 т), цепные найтовы в сборе с крюками и фитингами «слоновья нога» (разборные и сварные), рычажные натяжители LT-615 / LT-815 и хвостовые цепи.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (150 кН (15 т); Для цепи 11 мм, MBL: 150 кН (15 т)) позиция LT-815-N полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: TL-11-815N, L-815N, C2.2N(11), 1-10-11N-11. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
