| Артикул по каталогу TOKOT (SKU) | IF-98(28) |
|---|---|
| Российское инженерное наименование | Самофиксирующийся подвесной стакер с усиленным фланцем 28 мм |
| Международное наименование (English) | SELF HANGING STACKER (28MM FLANGE) |
| Раздел каталога | Конусы штабелирующие (стакеры) и высотные проставки (Stacking Cones, Bottom Stackers & Compensating Risers) |
| Альтернативные кросс-номера (Alternative references) | CI-98(28), SHS-2(28), S 1.81(28), HS-2/28, 1-02-16-28, B4.7-28 |
| Разрывная нагрузка на растяжение (MBL Tension) | — (самоудерживающийся с фланцем 28 мм) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | SWL Сдвиг (Shear): 210 кН |
| Испытательная пробная нагрузка (Proof Load) | 315 кН |
| Масса единицы изделия (Weight) | 3,15 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | IF-97-N Самофиксирующийся подвесной стакер без фланцаIF-98 Самофиксирующийся подвесной стакер с фланцем IF-99 Самофиксирующийся подвесной трюмный конус (тиDF-41[28] Выступающее одинарное палубное гнездо ISO (ве |

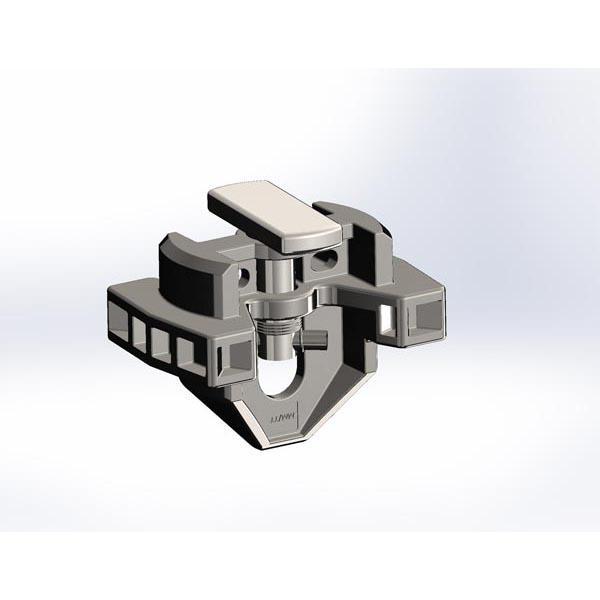

Инженерное назначение и условия эксплуатации изделия IF-98(28)
Изделие IF-98(28) (Самофиксирующийся подвесной стакер с усиленным фланцем 28 мм / SELF HANGING STACKER (28MM FLANGE)) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Конусы штабелирующие (стакеры) и высотные проставки». Одинарные и двойные штабелирующие конусы (стакеры) для восприятия сдвиговых нагрузок в трюмах и на палубе, самофиксирующиеся подвесные трюмные конусы (Self-Hanging Stackers) и высотные выравнивающие адаптеры 6 дюймов (152 мм).
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (— (самоудерживающийся с фланцем 28 мм); Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)) позиция IF-98(28) полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CI-98(28), SHS-2(28), S 1.81(28), HS-2/28, 1-02-16-28, B4.7-28. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
