| Артикул по каталогу TOKOT (SKU) | DF-32-45(25)-C |
|---|---|

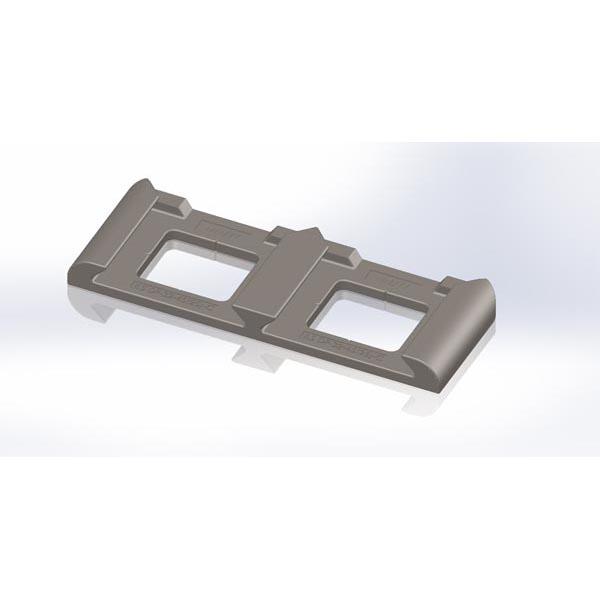

| Российское инженерное наименование | Двойное палубное гнездо «ласточкин хвост» 45° с фаской (CC=203 мм) |
| Международное наименование (English) | U-FRAME DECKSOCKET 45° // CC=203MM CHAMFERED |
| Раздел каталога | Палубные гнезда и башмаки контейнерные (Deck Sockets (Flush, Raised, Dovetail & Breech Base)) |
| Альтернативные кросс-номера (Alternative references) | FE-27-2(25)C, FR-35A-203C, DP 12.70C, DF-2L/203/45C |
| Разрывная нагрузка на растяжение (MBL Tension) | 500 кН (50 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 250 кН |
| Испытательная пробная нагрузка (Proof Load) | 375 кН |
| Масса единицы изделия (Weight) | 7,30 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | BF-11-45-L Продольный твистлок «ласточкин хвост» 45° (леBF-11-45-R Продольный твистлок «ласточкин хвост» 45° (прBF-16-45-L Поперечный твистлок «ласточкин хвост» 45° (леBF-16-45-R Поперечный твистлок «ласточкин хвост» 45° (пр |
Инженерное назначение и условия эксплуатации изделия DF-32-45(25)-C
Изделие DF-32-45(25)-C (Двойное палубное гнездо «ласточкин хвост» 45° с фаской (CC=203 мм) / U-FRAME DECKSOCKET 45° // CC=203MM CHAMFERED) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Палубные гнезда и башмаки контейнерные». Несъемные приварные и вварные (потайные водонепроницаемые) палубные гнезда ISO, башмаки типа «ласточкин хвост» (Dovetail 45° и 55°) и байонетные гнезда (Breech Base) для установки на крышках люковых закрытий, палубе и в трюмах судов-контейнеровозов.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (500 кН (50 т); Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)) позиция DF-32-45(25)-C полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: FE-27-2(25)C, FR-35A-203C, DP 12.70C, DF-2L/203/45C. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
