| Артикул по каталогу TOKOT (SKU) | IF-57 |
|---|---|

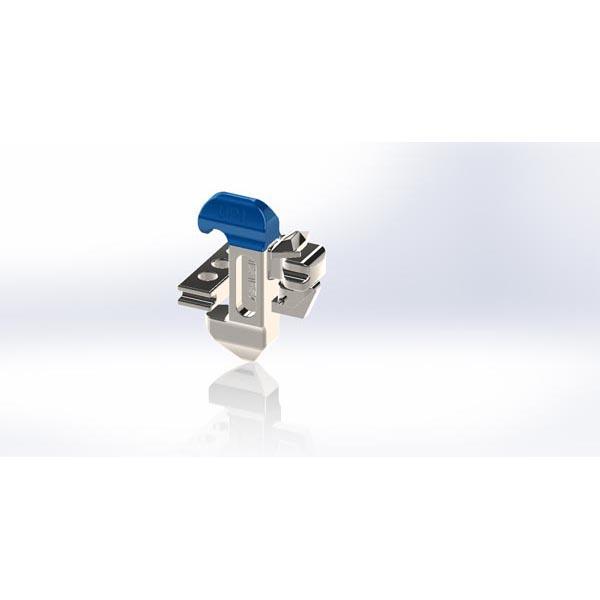

| Российское инженерное наименование | Замок межконтейнерный промежуточный — мидлок (Midlock для 20-футовых контейнеров) |
| Международное наименование (English) | MIDLOCK |
| Раздел каталога | Замки поворотные контейнерные (твистлоки и мидлоки) (Manual, Semi-Automatic Twistlocks (SATL) & Midlocks) |
| Альтернативные кросс-номера (Alternative references) | CI-57, ML-1, T 2.50, C5ML, MID-1, CV-18, 1-03-40, B6.5, F9, ML-50, BD-D1 |
| Разрывная нагрузка на растяжение (MBL Tension) | 500 кН (50 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 250 кН |
| Испытательная пробная нагрузка (Proof Load) | 375 кН |
| Масса единицы изделия (Weight) | 4,85 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | IF-56 Полуавтоматический поворотный замок — твистлоIF-56-BS Полуавтоматический твистлок с увеличенной опоDW-20 Двухтросовый полуавтоматический поворотный заBIN-11 Стальной контейнер-корзина для хранения крепеBIN-13 Большой стальной контейнер-корзина для хранен |
Инженерное назначение и условия эксплуатации изделия IF-57
Изделие IF-57 (Замок межконтейнерный промежуточный — мидлок (Midlock для 20-футовых контейнеров) / MIDLOCK) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Замки поворотные контейнерные (твистлоки и мидлоки)». Съемные поворотные замки для вертикального скрепления контейнеров между ярусами и к палубе: палубные твистлоки «ласточкин хвост» 45°/55°, байонетные замки, ручные промежуточные твистлоки, полуавтоматические двухтросовые и однотросовые твистлоки (SATL) и межконтейнерные замки 20-футовых контейнеров (мидлоки).
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (500 кН (50 т); Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)) позиция IF-57 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CI-57, ML-1, T 2.50, C5ML, MID-1, CV-18, 1-03-40, B6.5, F9, ML-50, BD-D1. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
