| Артикул по каталогу TOKOT (SKU) | LP-13-GY |
|---|---|

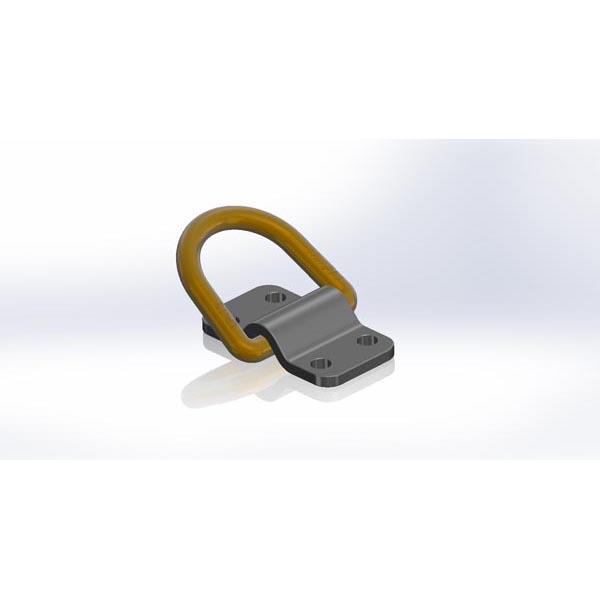

| Российское инженерное наименование | D-кольцо с болтовой крепежной скобой для шасси трейлеров MBL 20 т |
| Международное наименование (English) | D-RING WITH BOLTING STRAP MBL 20 TON |
| Раздел каталога | Трейлерные приварные рымы, болтовые D-кольца и ремни (Trailer Chassis Lashing Eyes, Bolting D-Rings & Ergo Straps) |
| Альтернативные кросс-номера (Alternative references) | FA-50-1B, LE-1B/20, DR20-BOLT, 1-00-20-B |
| Разрывная нагрузка на растяжение (MBL Tension) | 200 кН (20 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL: 200 кН (20 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 100 кН (10 т) |
| Испытательная пробная нагрузка (Proof Load) | 150 кН |
| Масса единицы изделия (Weight) | 1,65 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | WL-100-10-HK-EF Тяжелый стяжной ремень «крюк – слоновья нога»WL-120-3-HK-EF Трейлерный ремень Ро-Ро «крюк – слоновья ногаLA2.11.3M Цепной найтов 11 мм «крюк – слоновья нога» L=HO-1315 Цепной крюк C-типа (C-Hook) с вилочным крепле |
Инженерное назначение и условия эксплуатации изделия LP-13-GY
Изделие LP-13-GY (D-кольцо с болтовой крепежной скобой для шасси трейлеров MBL 20 т / D-RING WITH BOLTING STRAP MBL 20 TON) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Трейлерные приварные рымы, болтовые D-кольца и ремни». Приварные рымы (обухи MBL 32 т) и болтовые D-кольца (MBL 20 т) для оснащения шасси полуприцепов и ролл-трейлеров штатными точками морского крепления, а также ремни с трещоткой обратного хода.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (200 кН (20 т); MBL: 200 кН (20 т)) позиция LP-13-GY полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: FA-50-1B, LE-1B/20, DR20-BOLT, 1-00-20-B. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
