| Артикул по каталогу TOKOT (SKU) | MK-5 |
|---|---|

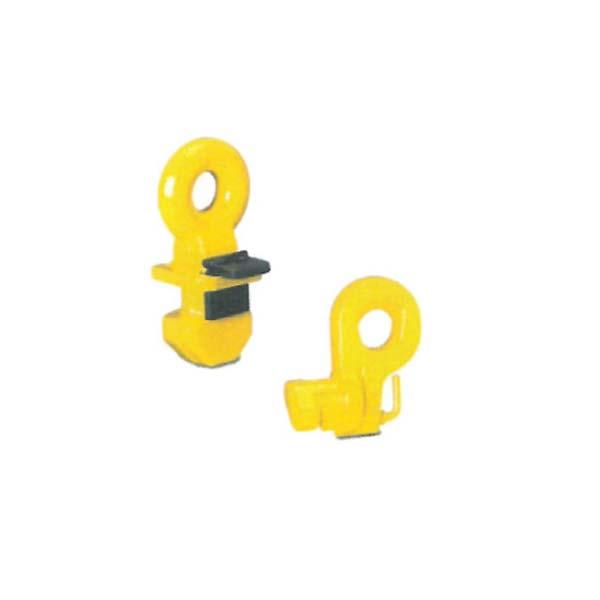

| Российское инженерное наименование | Комплект нижних боковых грузоподъемных захватов для контейнеров (4 шт./компл.) |
| Международное наименование (English) | BOTTOM LIFTING LUGS (4 PCS / SET) |
| Раздел каталога | Захваты грузоподъемные контейнерные (верхние и боковые луги) (Container Lifting Lugs (Top & Bottom Side Lugs)) |
| Альтернативные кросс-номера (Alternative references) | BLL-5, MK-5-SET, 1-12-21-05, B15.2-MK5 |
| Разрывная нагрузка на растяжение (MBL Tension) | 500 кН (50 т на комплект) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Боковой подъем за нижние угловые фитинги CO-BR / CO-BL (4 шт.) |
| Расчетная рабочая нагрузка (SWL / MSL) | WLL / SWL комплекта: 32–50 т |
| Испытательная пробная нагрузка (Proof Load) | CE |
| Масса единицы изделия (Weight) | 38,00 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | LE-50 Комплект верхних грузоподъемных проушин для кCO-BR Фитинг угловой контейнера нижний правый (НП /CO-BL Фитинг угловой контейнера нижний левый (НЛ / HO-1920 Прямая такелажная скоба (D-Shackle) с винтовы |
Инженерное назначение и условия эксплуатации изделия MK-5
Изделие MK-5 (Комплект нижних боковых грузоподъемных захватов для контейнеров (4 шт./компл.) / BOTTOM LIFTING LUGS (4 PCS / SET)) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Захваты грузоподъемные контейнерные (верхние и боковые луги)». Комплекты кованых верхних и нижних боковых грузоподъемных захватов (лугов / Lifting Lugs) для строповки и подъема контейнеров краном при помощи многоветвевых стропов и траверс.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (500 кН (50 т на комплект); Боковой подъем за нижние угловые фитинги CO-BR / CO-BL (4 шт.)) позиция MK-5 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: BLL-5, MK-5-SET, 1-12-21-05, B15.2-MK5. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
