| Артикул по каталогу TOKOT (SKU) | CO-BR |
|---|---|

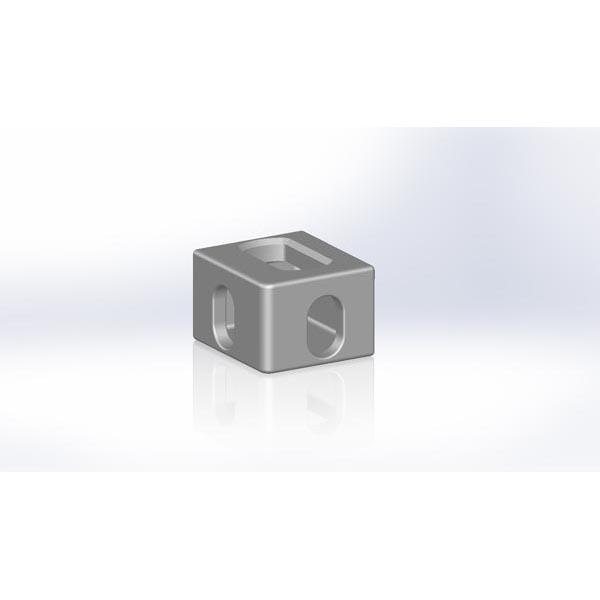

| Российское инженерное наименование | Фитинг угловой контейнера нижний правый (НП / BR) |
| Международное наименование (English) | CORNERCASTING BOTTOM RIGHT |
| Раздел каталога | Фитинги угловые контейнерные (ВЛ/TL, ВП/TR, НЛ/BL, НП/BR) (ISO 1161 Container Corner Castings (TL, TR, BL, BR)) |
| Альтернативные кросс-номера (Alternative references) | CR-05, MK-OBR, CORNER FITTINGS TYPE 4, F463-2, 1-12-15-BR, A31R, Type 3 |
| Разрывная нагрузка на растяжение (MBL Tension) | 500 кН (50 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Сдвиг (Shear): 420 кН | Сжатие (Compression): 2000 кН (по ISO 1161) |
| Расчетная рабочая нагрузка (SWL / MSL) | 250 кН |
| Испытательная пробная нагрузка (Proof Load) | Стандарт ISO 1161 |
| Масса единицы изделия (Weight) | 11,32 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | CO-BL Фитинг угловой контейнера нижний левый (НЛ / CO-TR Фитинг угловой контейнера верхний правый (ВП CO-TL Фитинг угловой контейнера верхний левый (ВЛ /BF-11-45-L Продольный твистлок «ласточкин хвост» 45° (леBF-11-55-L Продольный твистлок «ласточкин хвост» 55° (леIF-56 Полуавтоматический поворотный замок — твистлоMK-5 Комплект нижних боковых грузоподъемных захват |
Инженерное назначение и условия эксплуатации изделия CO-BR
Изделие CO-BR (Фитинг угловой контейнера нижний правый (НП / BR) / CORNERCASTING BOTTOM RIGHT) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Фитинги угловые контейнерные (ВЛ/TL, ВП/TR, НЛ/BL, НП/BR)». Литые стальные угловые фитинги крупнотоннажных морских контейнеров: верхний левый (ВЛ / TL), верхний правый (ВП / TR), нижний левый (НЛ / BL), нижний правый (НП / BR).
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (500 кН (50 т); Сдвиг (Shear): 420 кН | Сжатие (Compression): 2000 кН (по ISO 1161)) позиция CO-BR полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CR-05, MK-OBR, CORNER FITTINGS TYPE 4, F463-2, 1-12-15-BR, A31R, Type 3. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
