| Артикул по каталогу TOKOT (SKU) | OT-208 |
|---|---|

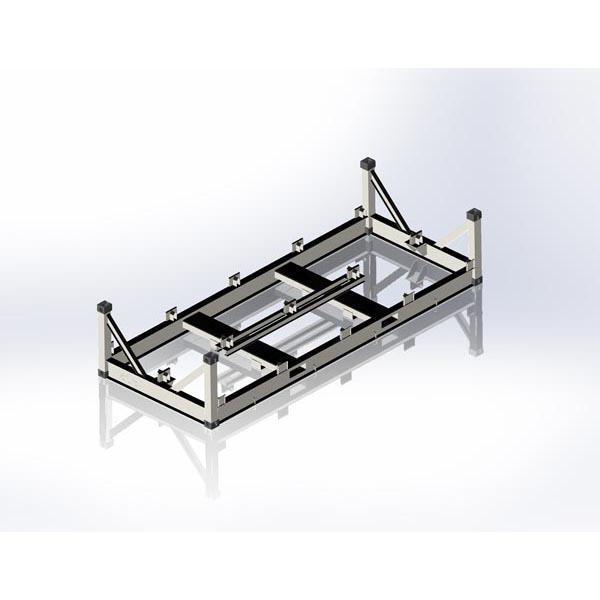

| Российское инженерное наименование | 20-футовая платформа-флэтрэк (Flat Rack) для корзин судового крепежа |
| Международное наименование (English) | 20' FLAT RACK |
| Раздел каталога | Платформы-флэтрэки (Flat Rack) для судового крепежа (20ft Flat Rack Platforms for Lashing Bins) |
| Альтернативные кросс-номера (Alternative references) | Z-8/20 (without 8 bins), FR 54.2 (without 8 bins), E17 (without 8 bins), PL-20X8/10 (without 8 bins), FLT-20 (without 8 bins), 1-12-30-20, B14.1-20, C40 (without 8 bins), FL040801 (without 8 bins), FR-20 |
| Разрывная нагрузка на растяжение (MBL Tension) | — (20-футовая ISO-платформа под 8 корзин BIN-10/BIN-13) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Габариты ISO 20 ft (6058 × 2438 мм) |
| Расчетная рабочая нагрузка (SWL / MSL) | 20 000 кг |
| Испытательная пробная нагрузка (Proof Load) | Сертификация CSC / DNV |
| Масса единицы изделия (Weight) | 1460,00 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | BIN-10 Стальной контейнер-корзина для хранения крепеBIN-13 Большой стальной контейнер-корзина для храненBIN-11 Стальной контейнер-корзина для хранения крепеBIN-09 Стальной контейнер-корзина для хранения крепеCO-TR Фитинг угловой контейнера верхний правый (ВП CO-TL Фитинг угловой контейнера верхний левый (ВЛ /CO-BR Фитинг угловой контейнера нижний правый (НП /CO-BL Фитинг угловой контейнера нижний левый (НЛ / IF-56 Полуавтоматический поворотный замок — твистло |
Инженерное назначение и условия эксплуатации изделия OT-208
Изделие OT-208 (20-футовая платформа-флэтрэк (Flat Rack) для корзин судового крепежа / 20' FLAT RACK) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Платформы-флэтрэки (Flat Rack) для судового крепежа». Специализированные 20-футовые кассетные платформы Flat Rack (OT-208) для размещения, штабелирования и одновременной перегрузки корзин с судовым контейнерным крепежом.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (— (20-футовая ISO-платформа под 8 корзин BIN-10/BIN-13); Габариты ISO 20 ft (6058 × 2438 мм)) позиция OT-208 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: Z-8/20 (without 8 bins), FR 54.2 (without 8 bins), E17 (without 8 bins), PL-20X8/10 (without 8 bins), FLT-20 (without 8 bins), 1-12-30-20, B14.1-20, C40 (without 8 bins), FL040801 (without 8 bins), FR-20. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
