| Артикул по каталогу TOKOT (SKU) | LA1.13.6M |
|---|---|

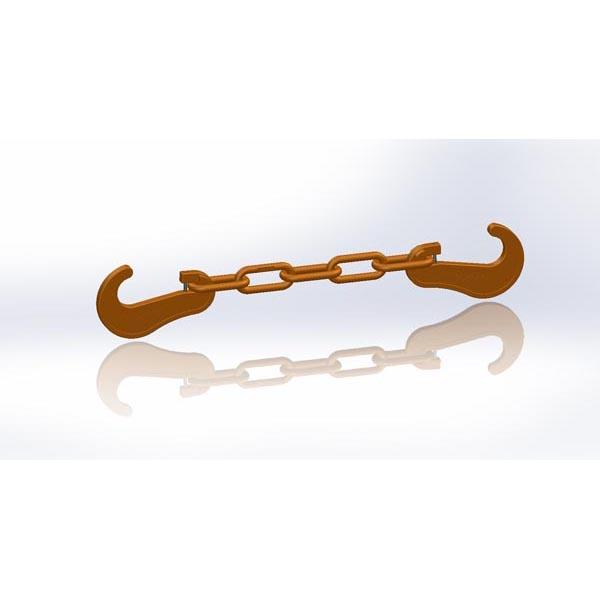

| Российское инженерное наименование | Цепной найтов 13 мм в сборе «крюк-крюк» L=6 м, MBL 20 т |
| Международное наименование (English) | CHAINLASHING 13MM HK/HK (L=6M) |
| Раздел каталога | Цепные найтовы и крепежные цепи калибра 13 мм (MBL 20 т) (13mm Heavy Duty Marine Lashing Chains & Levers (MBL 20t)) |
| Альтернативные кросс-номера (Alternative references) | CL-13-6M-HK, C1.2(13)-6, 1-10-02-13-6 |
| Разрывная нагрузка на растяжение (MBL Tension) | 200 кН (20 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Калибр 13 мм, L=6 м, 2 C-крюка HO-1321 |
| Расчетная рабочая нагрузка (SWL / MSL) | 100 кН (10 т) |
| Испытательная пробная нагрузка (Proof Load) | 120 кН |
| Масса единицы изделия (Weight) | 22,05 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | LT-620 Рычажный натяжитель цепи (талреп-рычаг) 13 ммLT-820 Рычажный натяжитель цепи 13 мм усиленный (типST-1022 Цепной винтовой талреп с крюком и укорачивающLP-11 D-кольцо с приварной скобой в сборе MBL 36 тLP-13 D-кольцо с приварной скобой в сборе MBL 20 тBIN-10 Стальной контейнер-корзина для хранения крепе |
Инженерное назначение и условия эксплуатации изделия LA1.13.6M
Изделие LA1.13.6M (Цепной найтов 13 мм в сборе «крюк-крюк» L=6 м, MBL 20 т / CHAINLASHING 13MM HK/HK (L=6M)) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Цепные найтовы и крепежные цепи калибра 13 мм (MBL 20 т)». Тяжелые судовые крепежные цепи калибра 13 мм (Grade 80, MBL 200 кН / 20 т), стандартные палубные и Ро-Ро найтовы 3 м и 6 м («крюк-крюк», «крюк — слоновья нога») и рычажные натяжители LT-620 и LT-820.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (200 кН (20 т); Калибр 13 мм, L=6 м, 2 C-крюка HO-1321) позиция LA1.13.6M полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CL-13-6M-HK, C1.2(13)-6, 1-10-02-13-6. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
