| Артикул по каталогу TOKOT (SKU) | R-50 |
|---|---|

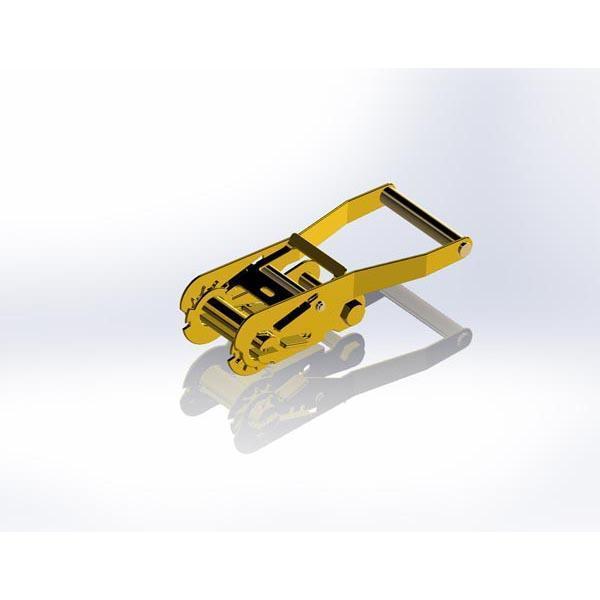

| Российское инженерное наименование | Храповой натяжной механизм (трещотка) для ленты 50 мм, MBL 5 т |
| Международное наименование (English) | RATCHET MBL 5 TON |
| Раздел каталога | Стяжные ремни с храповым механизмом (рэтчетом) и шассийные петли (Heavy Duty Web Lashing, Ratchets & Truck Loops) |
| Альтернативные кросс-номера (Alternative references) | RA-50B, R50, 1-11-10-50, C32-50 |
| Разрывная нагрузка на растяжение (MBL Tension) | 50 кН (5 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL: 50 кН (5 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | Рабочая в натяг (LC): 25 кН (2,5 т) |
| Испытательная пробная нагрузка (Proof Load) | — |
| Масса единицы изделия (Weight) | 1,12 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | W-50 Текстильная крепежная лента в рулоне (ширина WE-40-4 Поиск в базе SKU5 Поиск в базе SKUOWH-50 Одноразовый сварной крепежный крюк (One Way H |
Инженерное назначение и условия эксплуатации изделия R-50
Изделие R-50 (Храповой натяжной механизм (трещотка) для ленты 50 мм, MBL 5 т / RATCHET MBL 5 TON) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Стяжные ремни с храповым механизмом (рэтчетом) и шассийные петли». Судовые текстильные стяжные ремни повышенной прочности (MBL 5, 10, 12 и 20 т) в исполнении «крюк-крюк» и «крюк — слоновья нога», храповые механизмы (трещотки прямого и обратного хода Ergo), сменные ленты и шассийные петли (Truckloops).
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (50 кН (5 т); MBL: 50 кН (5 т)) позиция R-50 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: RA-50B, R50, 1-11-10-50, C32-50. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
