РАЗДЕЛ КАТАЛОГА TOKOT · 21 НОМЕНКЛАТУРНЫХ ПОЗИЦИЙ · OPERATING RODS FOR TWISTLOCKS, SPANNERS, JIGS & SOCKET PLUGS

Штанги операционные для твистлоков, монтажные ключи и заглушки

Диэлектрические и стальные операционные штанги-съемники (от 1,7 до 13,4 м, включая телескопические) для дистанционного открытия ручных и полуавтоматических твистлоков, трещоточные ключи для талрепов и бридж-фитингов, калибровочные стенды, стопорные штифты и крышки-заглушки палубных гнезд.

Исполнение: Кованая и литая судостроительная легированная сталь повышенной прочности Нормативы: ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register ↓ Перейти к сводной таблице характеристик раздела

Карточки изделий раздела «Инструмент и штанги (Tools)» (21 SKU)

Нажмите на карточку или артикул для перехода к полному паспорту изделия и списку совместимых фитингов

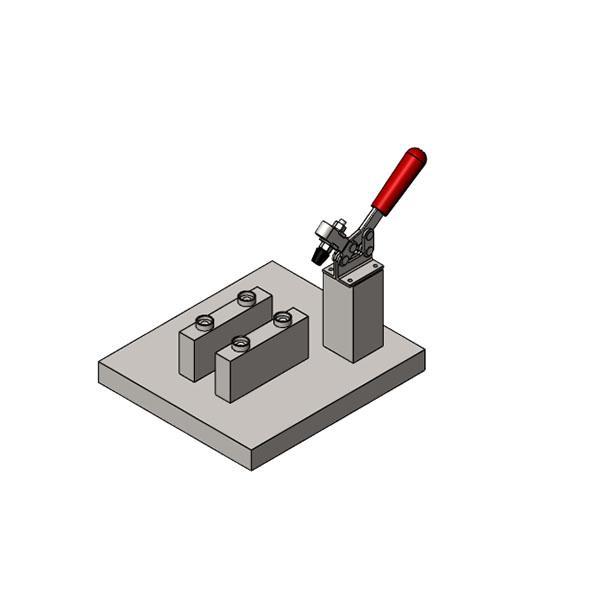

Испытательный и калибровочный стенд-шаблон (Jig) для твистлоков IF-56
JIG FOR IF-56
Растяжение (MBL): — (стенд проверки геометрии и механизма SATL)
Параметры: Для дефектовки и обслуживания полуавтоматических твистлоков IF-56
SWL / Proof: Инженерное сервисное оборудование TOKOT
Кросс-номера: CI-56-JIG, T-5-JIG, SATL-JIG, 1-12-05-56
Аварийный разблокировочный инструмент для полуавтоматических твистлоков IF-56
EMERGENCY TOOL FOR IF-56
Растяжение (MBL): — (сервисный и аварийный инструмент)
Параметры: Для принудительного открытия заклинивших твистлоков IF-56
SWL / Proof: Инструментальная сталь
Кросс-номера: CI-56-ET, T-5-ET, 1-12-06-25, B13.5

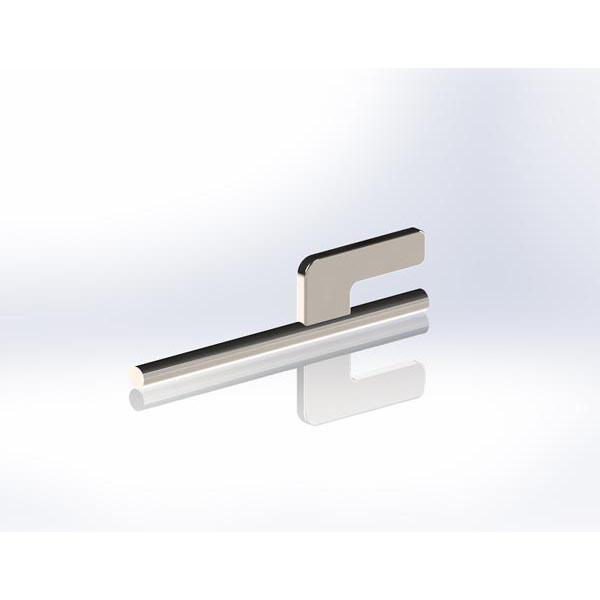

Монтажный ключ-трещотка для судовых контейнерных талрепов (Spanner for Turnbuckle)
SPANNER FOR TURNBUCKLE
Растяжение (MBL): — (монтажный инструмент)
Параметры: Для натяжения талрепов ST-4508, ST-4509, ST-1365
SWL / Proof: Кованая инструментальная сталь
Кросс-номера: S-97A, V 6.41, FLX5-W + M5-H, OT-RS-FN + OT-RS-FS, HW-1, 1-12-01-12

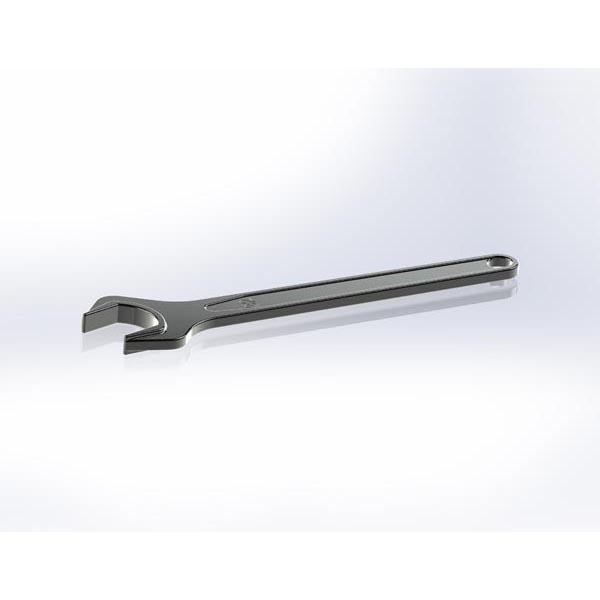

Монтажный ключ 32 мм для винтовых бридж-фитингов (Spanner for Bridge Fitting)
SPANNER FOR BRIDGE FITTING (32MM)
Растяжение (MBL): — (монтажный ключ под гайку 32 мм)
Параметры: Для затяжки бридж-фитингов SB-1, SB-1(330), SB-2(111), SB-7
SWL / Proof: Хром-ванадиевая / углеродистая кованая сталь
Кросс-номера: SBF-SP32, V 6.42, 1-12-01-04, B13.1-32

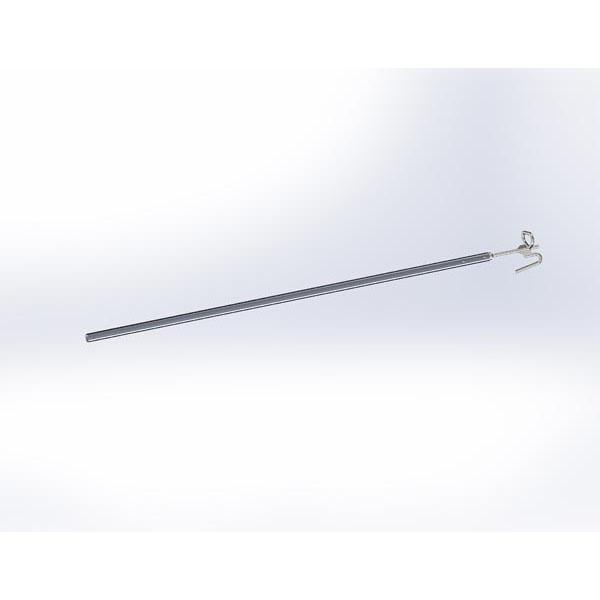

Операционная штанга для полуавтоматических твистлоков (SATL), длина L=1,7 м
OPERATION POLE FOR SATL (L=1,7M)
Растяжение (MBL): — (штанга открывания тросика SATL)
Параметры: Длина: 1,7 м (для 1 яруса)
SWL / Proof: Облегченный алюминиевый / композитный профиль
Кросс-номера: OP-SATL-1.7, V 6.2-1.7, 1-12-03-17, B13.3-1.7
Операционная штанга для полуавтоматических твистлоков (SATL), длина L=4,6 м
OPERATION POLE FOR SATL (L=4,6M)
Растяжение (MBL): — (штанга открывания тросика SATL)
Параметры: Длина: 4,6 м (для 2 яруса)
SWL / Proof: Облегченный алюминиевый / стеклопластиковый профиль
Кросс-номера: OP-SATL-4.6, V 6.2-4.6, 1-12-03-46, B13.3-4.6

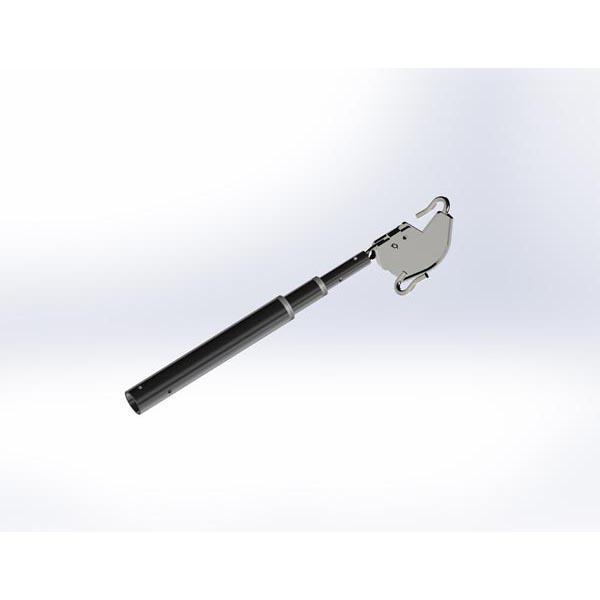

Телескопическая операционная штанга для твистлоков L=3,9–10,5 м
TELESCOPIC OPERATION POLE (3,9-10,5M)
Растяжение (MBL): — (универсальная телескопическая штанга)
Параметры: Регулируемая длина: от 3,9 м до 10,5 м (1–4 ярус)
SWL / Proof: Стеклопластик / карбон / легкий сплав с фиксаторами
Кросс-номера: TOP-3.9-10.5, V 6.3, 1-12-04-105, B13.4

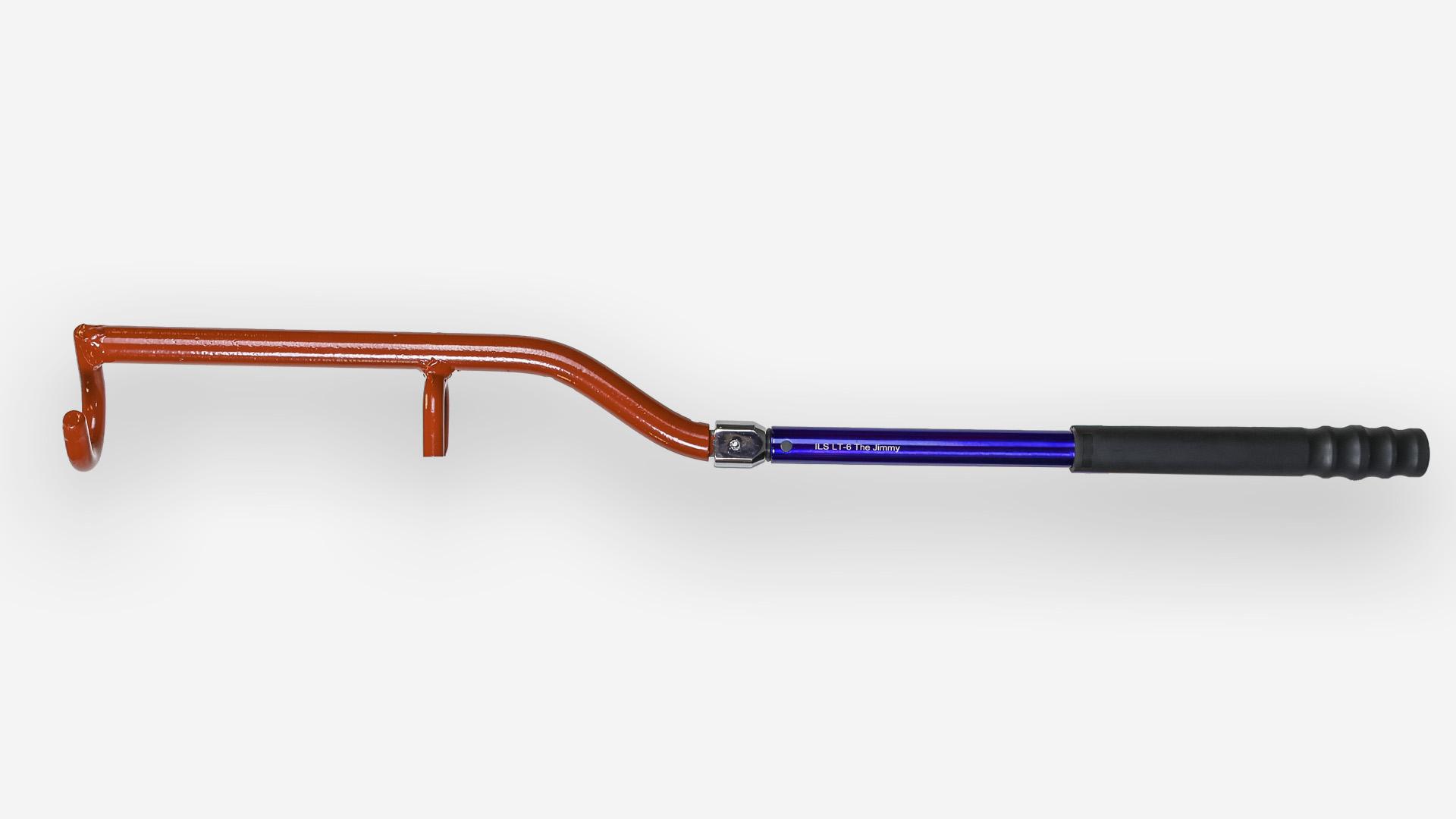

Эргономичный рычажный инструмент «The Jimmy» для натяжения цепных рычагов
LT-6 THE JIMMY
Растяжение (MBL): — (безопасный рычаг-усилитель для цепных натяжителей)
Параметры: Снижает физическую нагрузку докера и исключает отдачу рычага
SWL / Proof: Высокопрочный алюминиево-стальной сплав
Кросс-номера: JIMMY-LT6, OT-JIMMY, 1-10-19-06
Эргономичный инструмент захвата и установки лашинг-баров OT-11 CEPA Tool
OT-11 CEPA LASHING TOOL
Растяжение (MBL): — (инструмент безопасной работы с крепежными штангами)
Параметры: Головка под углом 45°, противоскользящая рукоять, предохранительный штифт
SWL / Proof: Масса всего 0,913 кг (913 г)
Кросс-номера: CEPA-OT11, OT-CEPA, 1-12-01-11

Сводная инженерная таблица раздела «Инструмент и штанги (Tools)»

Все артикулы, альтернативные кросс-номера (Alternative references), нагрузки MBL и масса в одной таблице
Артикул SKU Наименование (RU / EN) Альтернативные кросс-номера (Alternative references) Растяжение (MBL) Сдвиг / Сжатие / Специфика Масса
BP-1 Стопорный запирающий штифт для направляющего конуса GC-5 MBL 30 т
BLOCKING PIN FOR GC-5
 FE-41-PIN, FR-2P, S 1.78P, GFP-1, 1-02-12-P 300 кН (30 т, в составе GC-5) Сдвиг (Shear): 300 кН (30 т) 1,15 кг
JIG-56 Испытательный и калибровочный стенд-шаблон (Jig) для твистлоков IF-56
JIG FOR IF-56
 CI-56-JIG, T-5-JIG, SATL-JIG, 1-12-05-56 — (стенд проверки геометрии и механизма SATL) Для дефектовки и обслуживания полуавтоматических твистлоков IF-56 14,50 кг
OT-25 Аварийный разблокировочный инструмент для полуавтоматических твистлоков IF-56
EMERGENCY TOOL FOR IF-56
 CI-56-ET, T-5-ET, 1-12-06-25, B13.5 — (сервисный и аварийный инструмент) Для принудительного открытия заклинивших твистлоков IF-56 2,30 кг
OT-12 Монтажный ключ-трещотка для судовых контейнерных талрепов (Spanner for Turnbuckle)
SPANNER FOR TURNBUCKLE
 S-97A, V 6.41, FLX5-W + M5-H, OT-RS-FN + OT-RS-FS, HW-1, 1-12-01-12 — (монтажный инструмент) Для натяжения талрепов ST-4508, ST-4509, ST-1365 1,40 кг

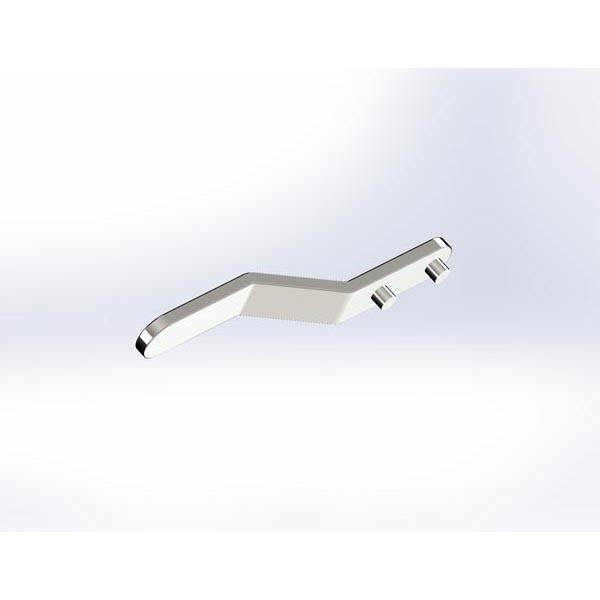

OT-14 Специальный ключ для заглушек байонетных палубных гнезд (Breech Base Cover Spanner)
SPANNER FOR BREECH BASE COVER
 BBC-SP, OT-BBC, 1-12-01-14 — (сервисный ключ) Для монтажа/демонтажа крышек OT-66 в гнездах DF-66 и DF-76 1,80 кг
OT-4(32) Монтажный ключ 32 мм для винтовых бридж-фитингов (Spanner for Bridge Fitting)
SPANNER FOR BRIDGE FITTING (32MM)
 SBF-SP32, V 6.42, 1-12-01-04, B13.1-32 — (монтажный ключ под гайку 32 мм) Для затяжки бридж-фитингов SB-1, SB-1(330), SB-2(111), SB-7 0,95 кг

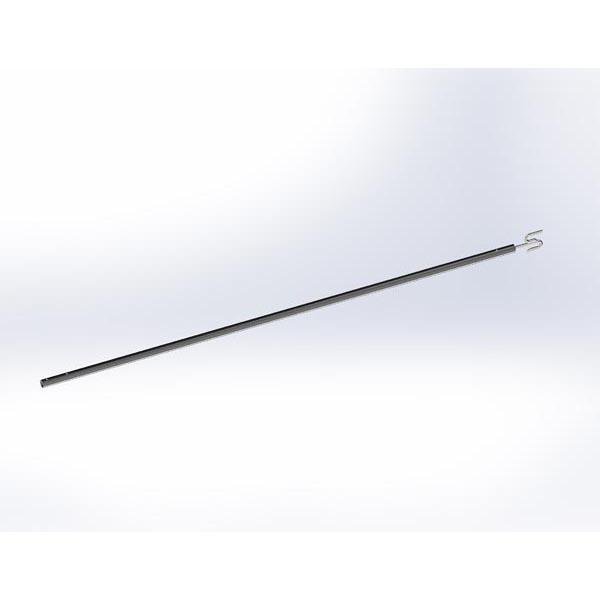

OT-3(2M) Операционная штанга для ручных твистлоков, длина L=2,0 м
OPERATION POLE FOR STANDARD TWISTLOCK (L=2M)
 OP-2M, V 6.1-2, 1-12-02-20, B13.2-2M — (операционная штанга для ручных твистлоков) Длина: 2,0 м (для 1 яруса контейнеров) 2,10 кг
OT-3(4M) Операционная штанга для ручных твистлоков, длина L=4,0 м
OPERATION POLE FOR STANDARD TWISTLOCK (L=4M)
 OP-4M, V 6.1-4, 1-12-02-40, B13.2-4M — (операционная штанга для ручных твистлоков) Длина: 4,0 м (для 2 яруса контейнеров) 3,80 кг
OT-3(6M) Операционная штанга для ручных твистлоков, длина L=6,0 м
OPERATION POLE FOR STANDARD TWISTLOCK (L=6M)
 OP-6M, V 6.1-6, 1-12-02-60, B13.2-6M — (операционная штанга для ручных твистлоков) Длина: 6,0 м (для 3 яруса контейнеров) 5,40 кг
OT-31(1,7M) Операционная штанга для полуавтоматических твистлоков (SATL), длина L=1,7 м
OPERATION POLE FOR SATL (L=1,7M)
 OP-SATL-1.7, V 6.2-1.7, 1-12-03-17, B13.3-1.7 — (штанга открывания тросика SATL) Длина: 1,7 м (для 1 яруса) 1,45 кг
OT-31(4,6M) Операционная штанга для полуавтоматических твистлоков (SATL), длина L=4,6 м
OPERATION POLE FOR SATL (L=4,6M)
 OP-SATL-4.6, V 6.2-4.6, 1-12-03-46, B13.3-4.6 — (штанга открывания тросика SATL) Длина: 4,6 м (для 2 яруса) 2,80 кг
OT-31(7,5M) Операционная штанга для полуавтоматических твистлоков (SATL), длина L=7,5 м
OPERATION POLE FOR SATL (L=7,5M)
 OP-SATL-7.5, V 6.2-7.5, 1-12-03-75, B13.3-7.5 — (штанга открывания тросика SATL) Длина: 7,5 м (для 3 яруса) 4,20 кг
OT-31(10,3M) Операционная штанга для полуавтоматических твистлоков (SATL), длина L=10,3 м
OPERATION POLE FOR SATL (L=10,3M)
 OP-SATL-10.3, V 6.2-10.3, 1-12-03-103, B13.3-10.3 — (штанга открывания тросика SATL) Длина: 10,3 м (для 4 яруса) 5,60 кг
OT-31(13,4M) Операционная штанга для полуавтоматических твистлоков (SATL), длина L=13,4 м
OPERATION POLE FOR SATL (L=13,4M)
 OP-SATL-13.4, V 6.2-13.4, 1-12-03-134, B13.3-13.4 — (штанга открывания тросика SATL) Длина: 13,4 м (для 5 яруса) 7,10 кг
OT-32(3,9-10,5) Телескопическая операционная штанга для твистлоков L=3,9–10,5 м
TELESCOPIC OPERATION POLE (3,9-10,5M)
 TOP-3.9-10.5, V 6.3, 1-12-04-105, B13.4 — (универсальная телескопическая штанга) Регулируемая длина: от 3,9 м до 10,5 м (1–4 ярус) 4,85 кг

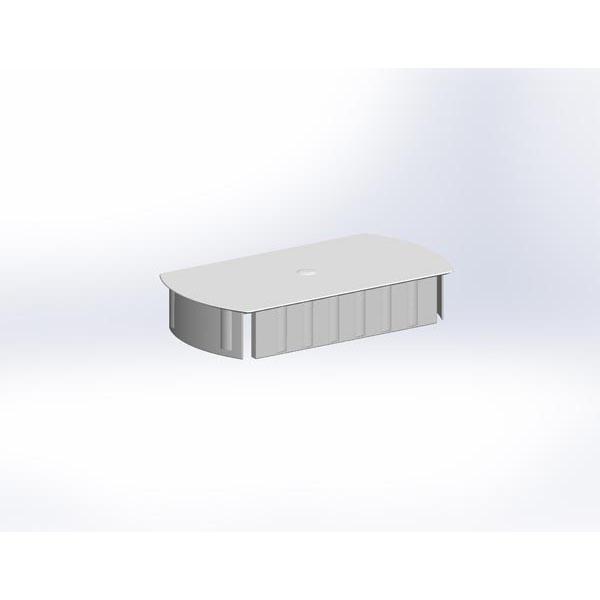

OT-6 Защитная пластиковая заглушка для палубных гнезд ISO (Plastic ISO Plug)
PLASTIC ISO PLUG
 PIP-6, FP-1, 1-01-90, A5.9, B9 — (водо- и грязезащитная крышка гнезда ISO) Под стандартное отверстие ISO палубных сокетов DF-41 / DF-71-V 0,18 кг

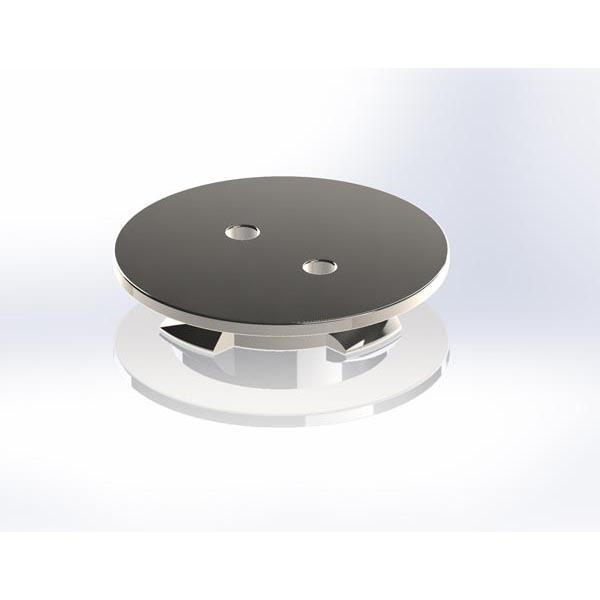

OT-66 Защитная крышка-заглушка для байонетных палубных гнезд (Breech Base Cover)
BREECH BASE COVER
 BBC-66, F449-5, 1-01-96, A8.9, B8 — (защитная крышка байонетного сокета) Для герметизации гнезд DF-66 и DF-76 1,65 кг

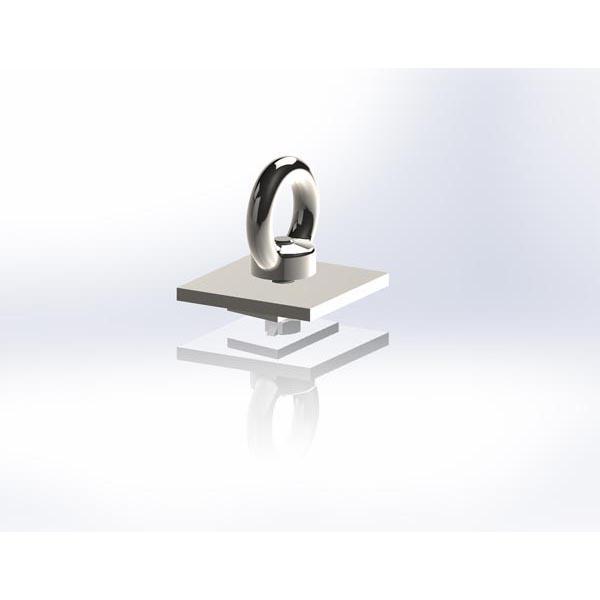

RH-01 Крепежный рым для кабелей рефрижераторных контейнеров (Reefer Eye) MBL 1,5–2 т
REEFER EYE MBL 1,5 TON
 RE-01, FA-90, 1-00-90, A14.90 20 кН (1,5–2 т) MBL: 20 кН (2 т) 0,35 кг
LT-6 Эргономичный рычажный инструмент «The Jimmy» для натяжения цепных рычагов
LT-6 THE JIMMY
 JIMMY-LT6, OT-JIMMY, 1-10-19-06 — (безопасный рычаг-усилитель для цепных натяжителей) Снижает физическую нагрузку докера и исключает отдачу рычага 2,40 кг

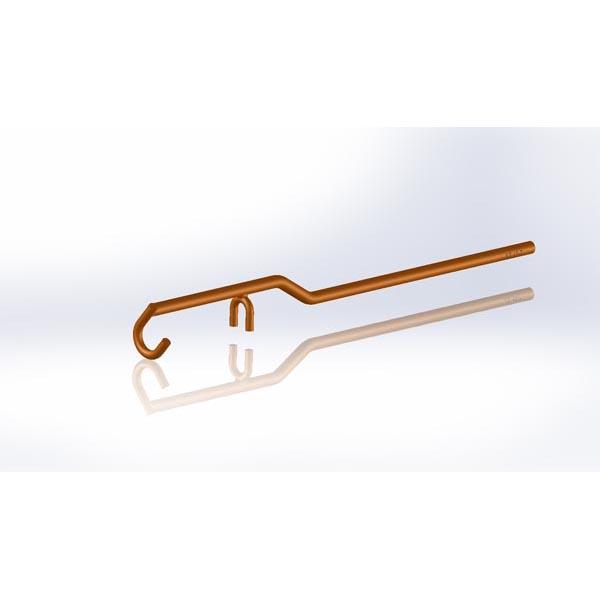

LT-7 Удлинительная рукоять (Extension Handle) для рычажных натяжителей цепей
EXTENSION HANDLE (LT-7)
 EH-LT7, L-EXT, 1-10-19-07, C2.9 — (рычаг-удлинитель) Для безопасного взведения рычагов LT-615, LT-815, LT-620, LT-820 2,85 кг

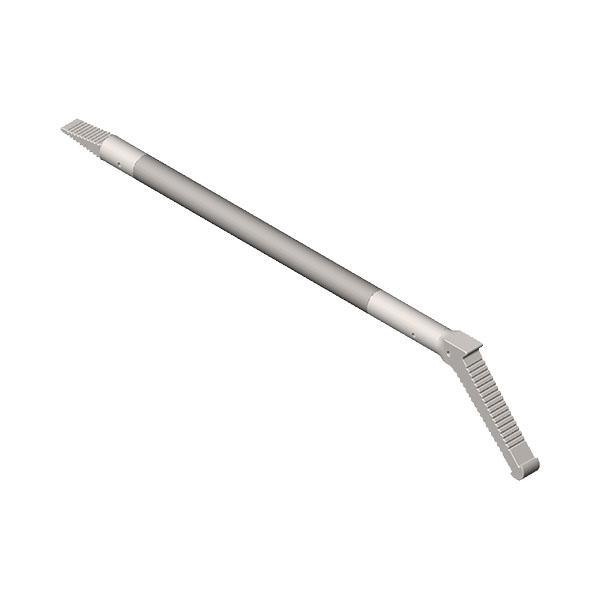

OT-11 Эргономичный инструмент захвата и установки лашинг-баров OT-11 CEPA Tool
OT-11 CEPA LASHING TOOL
 CEPA-OT11, OT-CEPA, 1-12-01-11 — (инструмент безопасной работы с крепежными штангами) Головка под углом 45°, противоскользящая рукоять, предохранительный штифт 0,91 кг
