Карточки изделий раздела «Направляющие фитинги (Guide fittings)» (2 SKU)
Нажмите на карточку или артикул для перехода к полному паспорту изделия и списку совместимых фитингов
0,77 кг

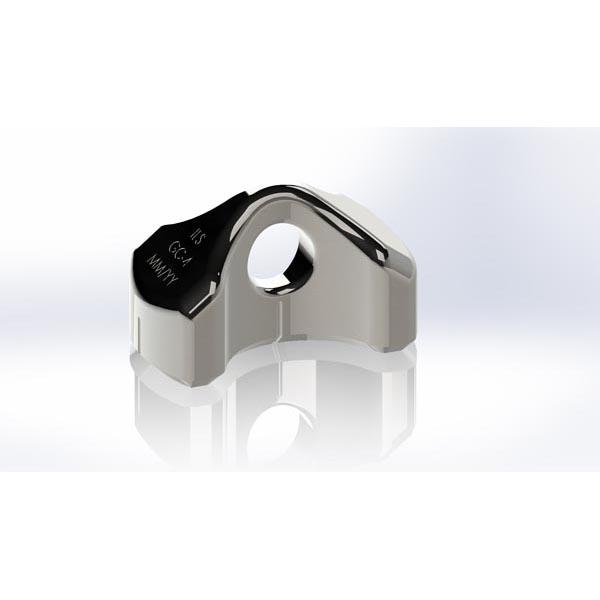

Направляющий конус приварной (Guide Cone)
GUIDE CONE
Растяжение (MBL): — (центрирующий)
Параметры: Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)
SWL / Proof: SWL Сдвиг (Shear): 210 кН
Кросс-номера: CI-1-1-K, FR-1, S 1.77, PCW-2 + PCB-5-54, WC-1/2, TYPE-3/3B + TYPE-7, F267-2, 1-02-10-02, A10.5-2, WC-1, E1-2, GC-1, AJ-A1, GC-1 + S-4T/01
4,20 кг

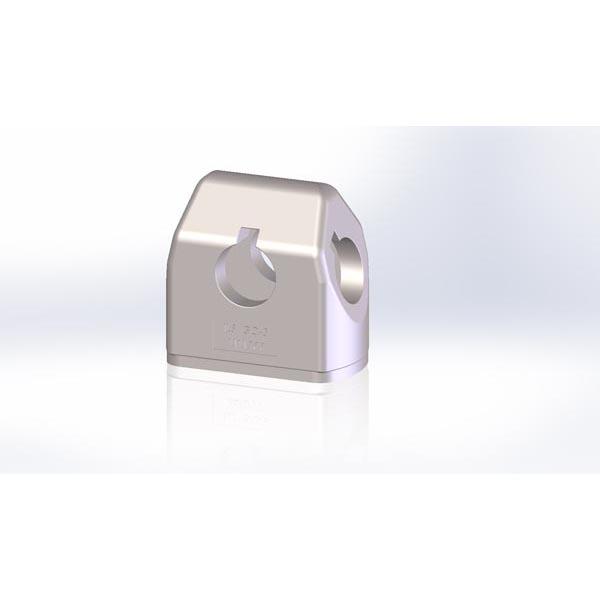

Направляющий фитинг с фиксацией под стопорный штифт
GUIDE CONE LOCKABLE
Растяжение (MBL): 300 кН (30 т, со штифтом BP-1)
Параметры: Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)
SWL / Proof: SWL Сдвиг (Shear): 210 кН
Кросс-номера: FE-41-1, FR-2, S 1.78,GF-1, 1-02-12, A10.1, B12, GC-2, AJ-B1
Сводная инженерная таблица раздела «Направляющие фитинги (Guide fittings)»
Все артикулы, альтернативные кросс-номера (Alternative references), нагрузки MBL и масса в одной таблице
| Артикул SKU | Наименование (RU / EN) | Альтернативные кросс-номера (Alternative references) | Растяжение (MBL) | Сдвиг / Сжатие / Специфика | Масса |
|---|---|---|---|---|---|
| GC-4 |
Направляющий конус приварной (Guide Cone)
GUIDE CONE
|
CI-1-1-K, FR-1, S 1.77, PCW-2 + PCB-5-54, WC-1/2, TYPE-3/3B + TYPE-7, F267-2, 1-02-10-02, A10.5-2, WC-1, E1-2, GC-1, AJ-A1, GC-1 + S-4T/01 | — (центрирующий) | Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) | 0,77 кг |
| GC-5 |
Направляющий фитинг с фиксацией под стопорный штифт
GUIDE CONE LOCKABLE
|
FE-41-1, FR-2, S 1.78,GF-1, 1-02-12, A10.1, B12, GC-2, AJ-B1 | 300 кН (30 т, со штифтом BP-1) | Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) | 4,20 кг |
